Cabling Cert Techでは先日、株式会社NetGeminiが提供する「情報配線システム TIA規格 Q&Aサービス」を紹介しました。
▶ 前回の記事：100mを超えるEthernet配線、TIA規格ではどう考える？｜NetGemini TIA規格Q&Aサービス
今回は、そのQ&AサービスをCabling Cert Techが実際に利用し、現在TIAで検討されているTSB-5073について質問しました。
質問したのは、「TSB-5073はどのような目的・背景で検討されている文書なのか」「その概要と現在の検討状況はどうなっているのか」という点です。本記事では、実際に登録した質問と、それに対して得られた回答を紹介します。
策定中のTSB-5073について質問
今回取り上げたTSB-5073は、現在TIAで策定作業が進められている文書です。そのため、ドラフト文書の内容には著作権上の取り扱いなどの制約があります。
こうした制約がある中、TSB-5073の目的や概要、現在の検討状況についてご回答いただいたNetGemini様に感謝いたします。
Cabling Cert Techからは、個別の技術項目に質問を限定せず、次のように質問しました。
Q.004 TIA-TSB-5073の概要と現在の検討状況について
質問者：天本英樹
TIAで現在検討されているTSB-5073について、どのような目的・背景で検討されている文書なのか、その概要と現在の検討状況について教えてください。
NetGemini TIA規格Q&Aサービスからの回答
以下は、上記の質問に対してNetGeminiのTIA規格Q&Aサービスから得られた回答です。
※以下の「A.004」は、NetGemini TIA規格Q&Aサービスから得られた回答を原文のまま掲載しています。
A.004 目的と背景
従来の配線規格では水平配線の最大長が100mに制限されていましたが、この文書は、2対と4対のIEEE 802.3イーサネットPHYやPoEの機器に組み込まれている「規格で規定されていない追加マージン」を活用し、規定された距離を超えてイーサネット信号を伝送することを目的としています。用途としては駐車場や大型倉庫、スタジアムなどで、新たに通信室を増設するコストをかけずに通信機器を設置したいという強いニーズが背景にあります。
文書の概要
100オームの4対ツイストペア銅線ケーブルを用いて、100メートルを超えるチャネル長を安全かつ確実にサポートするためのガイドラインであり、以下のような内容が含まれています。
・対応するアプリケーション:10 Mbpsから10 GbpsまでのIEEE 802.3 BASE-Tイーサネットデータレート、およびタイプ1〜4のPoEを100mを超えて提供するために考慮すべきコンポーネントの特性。
・各種ガイダンス:100m超の配線特有のフィールドテスト手順、設置条件、ユースケース、およびチャネル長の能力に影響を与えるアプリケーション要件に関するケーブルパラメータの指針。
・リスク評価と管理:100m超の距離における通信の信頼性と再現性を向上させるための推奨事項、リスク評価基準、およびシステム管理（アドミニストレーション）に関するルール。
現在の検討状況
TSB-5073は、TIAのTR-42.7（通信用メタル配線システム技術小委員会）において開発が進められています。2026年6月のTIA TR42.7会合で叩き台となるTSB-5073 Draft 1.0を基に各意見を盛り込んだDraft 2.0が作成されIEEEに送られました。また6月の会合後にTR42.7の委員会メンバー内でDraft 2.0に対するコメントが募集、集計され次回会合2026年10月に向けて検討が進んでいます。
補足情報｜TIA規格間の整合性
従来規格（TIA-568.1-E）では使用ケーブルの変更への対応を理由に、水平配線長をメタル・光問わず一律90mに制限していました。しかし次期規格（TIA-568.1-Fドラフト）では、シングルペアイーサネット（SPE：最大400mや1km）の登場等に伴い「アプリケーション非依存」の記述と90m制限を撤廃。各技術の限界長までの延長が認められたことで、100mを超える長距離運用を規定するTSB-5073の検討へとつながっています。
注意事項
しかし誤解してはならないのは一般オフィスの基本設計である通信設備室からワークエリアまでのメタルパーマネントリンクの最大配線長は90mのままで変更はありません。
CCT編集部によるポイント整理
今回の回答から、TSB-5073について大きく3つのポイントを確認できます。
1．100mを超えるツイストペア銅線配線を対象としている
NetGeminiの回答によると、TSB-5073は、100オームの4対ツイストペア銅線ケーブルを使用し、100mを超えるチャネル長をサポートするためのガイドラインとして検討されています。
その背景として、駐車場、大型倉庫、スタジアムなど、新たに通信室を増設することなく、より遠方へ通信機器を設置したいというニーズが挙げられています。
2．Ethernetの伝送距離だけを扱うものではない
今回の回答では、10 Mbpsから10 GbpsまでのIEEE 802.3 BASE-T Ethernetに加え、PoE Type 1～4、フィールドテスト、設置条件、ユースケース、ケーブルパラメータ、リスク評価、システム管理なども挙げられています。
つまり、単に「100mを超えて通信できるか」という距離だけではなく、100mを超える配線をどのように評価・管理するかについても検討されていることが分かります。
3．一般オフィスの90m Permanent Linkがなくなるわけではない
100mを超える配線について検討が進められている一方、NetGeminiからの回答では、一般オフィスにおける通信設備室からワークエリアまでのメタルPermanent Linkの最大配線長90mについては変更がないことも注意事項として示されています。
したがって、「100mを超える配線の検討」と「従来の一般オフィス配線の基本設計」は、分けて理解する必要があります。
TSB-5073は現在も検討中
NetGeminiからの回答によると、TSB-5073は2026年6月のTIA TR-42.7会合を経てDraft 2.0が作成され、2026年10月の次回会合に向けて検討が進められています。
したがって、本記事は、完成・発行されたTSB-5073の内容を解説するものではありません。2026年8月時点で、NetGeminiのTIA規格Q&Aサービスを通じて得られた回答を紹介するものです。
TSB-5073は現在策定中であり、今後の検討によって内容が変更される可能性があります。
「規格書を探す」から「知りたいことを質問する」へ

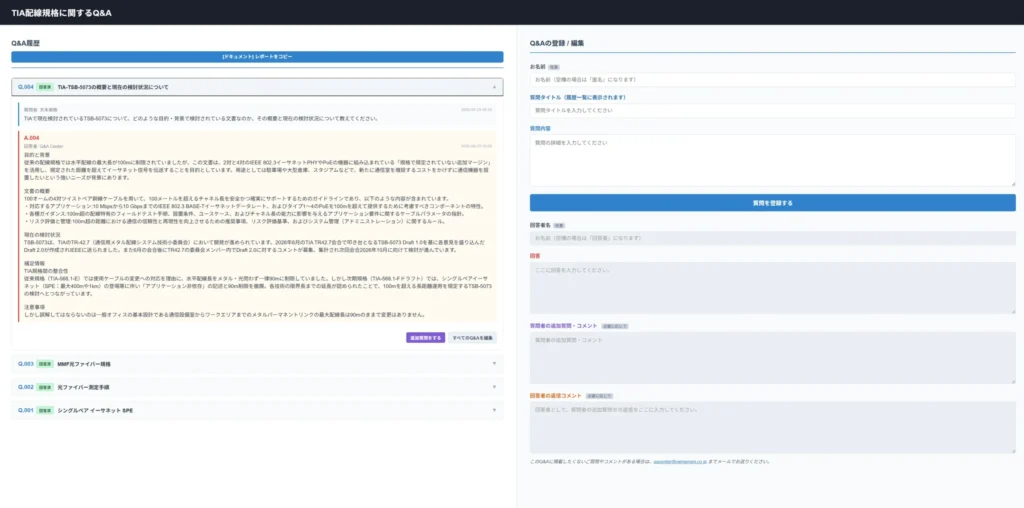

今回利用したNetGeminiの「情報配線システム TIA規格 Q&Aサービス」では、TIAの情報配線規格について、知りたい内容を質問することができます。
前回の記事ではサービスの仕組みを紹介しましたが、今回はCabling Cert Tech自身がTSB-5073について実際に質問し、回答を得ました。
今回のように、規格番号だけでは調べにくいテーマについても、「知りたいこと」を起点として質問できることが、このサービスの特徴の一つです。
▼NetGemini「情報配線システム TIA規格 Q&Aサービス」は下記ボタンから確認できます。
※本記事に掲載しているTSB-5073に関する情報は、2026年8月時点でNetGeminiのTIA規格Q&Aサービスから得られた回答に基づいています。
関連技術記事｜TSB-5073から100m超Ethernetの実装を考える
TSB-5073の検討状況を踏まえて100m超Ethernetを実際に検討する際には、規格動向だけでなく、試験・評価方法、配線設計、各メーカーが提供するExtended Reachソリューションも併せて確認する必要があります。
Cabling Cert Techでは、100m超Ethernetについて、以下の技術情報を紹介しています。
Fluke Networks｜100mを超えるEthernet配線をどう試験するか
100mを超えるベンダー固有チャネルでは、標準的なチャネルLimitとは異なる評価方法が必要になる場合があります。Fluke NetworksのKnowledge Baseをもとに、Vendor-Specific Limitsを使用した100m超チャネルの試験・評価について解説しています。
▶ 100mを超えるEthernet配線はどのように試験すべきか｜Fluke Networks KBより
R&M｜100mを超える配線をどのように設計判断するか
R&Mのホワイトペーパー「Beyond 100 Meters」では、Generic Cablingを基本としながら、100mを超える配線を必要とする場合に、通信速度、PoE、温度、ケーブル構造などを考慮してExtended Reachをどのように検討すべきかが整理されています。
▶ 100mを超えるLAN配線をどう考えるか｜R&M Beyond 100 Meters
日本製線｜100m超Ethernetの具体的な製品例
日本製線は、100mを超えるEthernet配線に対応する長距離伝送用Category 6 U/UTPケーブル「NSGDT6-ER」を参考出展しています。Cabling Cert Techでは、つくばフォーラム2026への出展情報として、100m超Ethernetの具体的な製品例の一つとして同製品を紹介しています。
▶ 日本製線｜Extended Reach Ethernet対応 長距離PoEケーブル「NSGDT6-ER」
Panduit｜TX6™ Extended Reachという配線設計の選択肢
PanduitのTX6™ Extended Reachは、100mを超えるEthernet通信やPoE給電を必要とする環境を対象としたExtended Reachソリューションです。従来の100mという距離を超える場合の具体的な配線設計の選択肢として紹介しています。
▶ 100mの壁を超える｜Panduit TX6™ Extended Reachケーブルが広げる新たな配線設計の選択肢
Aginode｜LANmark-6A EXTPによるExtended Reach Ethernet
AginodeのLANmark-6A EXTPも、100mを超えるLAN配線を対象としたExtended Reachソリューションです。100mを超えるEthernet配線をどのような構成で実現するのかという、具体的なメーカーソリューションの一例として紹介しています。
▶ 100mを超えるLAN配線は本当に可能なのか？｜Aginode「LANmark-6A EXTP」が実現するExtended Reach Ethernet
CommScope｜GigaREACH XLによる長距離Ethernet・PoE
CommScopeのGigaREACH XLは、100mを超えるEthernet通信とPoE給電を想定した配線ソリューションです。100mを超える配線を必要とする環境に対する、メーカー側の具体的なアプローチの一つとして紹介しています。
