現場で失敗しない設計・施工・試験のポイントを徹底解説
※本記事では技術理解を目的として、代表的な測定機器やコネクタの例を用いて解説しています（特定メーカーの推奨を目的としたものではありません）。
はじめに：なぜ「問題ないはずのLAN」が現場で止まるのか
「全部テストは通っているんですよ。」
現場の担当者はそう言いながらも、どこか納得していない様子でした。実際には、モーターが動いた瞬間だけエラーが出たり、稼働中にパケットロスが増えたりしています。それでもリンクLEDは点灯しているため、一見すると正常に見えてしまいます。
機器やケーブル、施工を疑っても原因が見つからない。この状況は、テスト結果が間違っているのではなく、見ている基準が足りていないことを示しています。
👉 “同じEthernetだと思っていた”ことが、すべての出発点です。

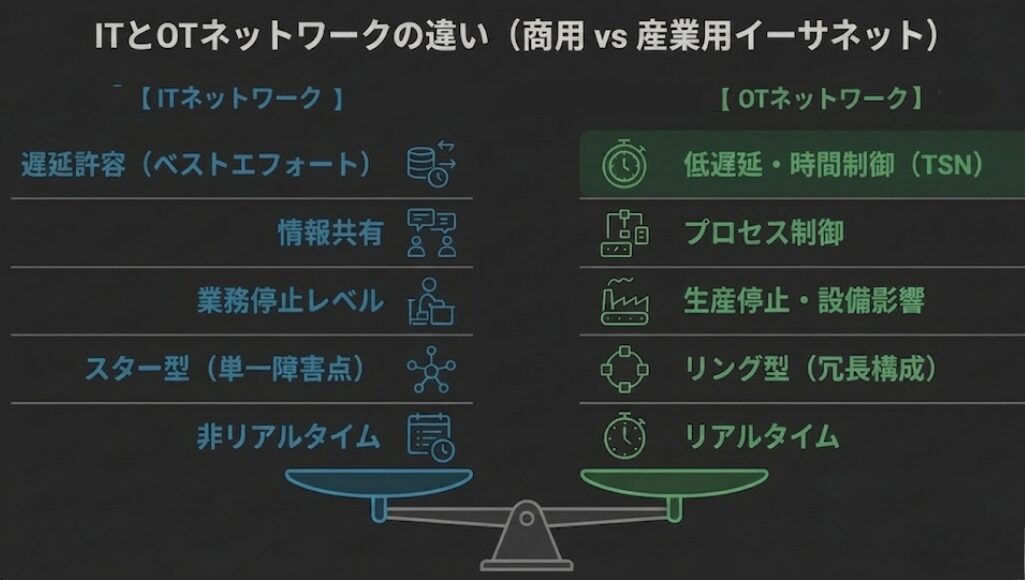

ITとOTでは何が違うのか｜産業用ネットワークの前提を理解する
オフィスと工場のネットワークは、一見同じように見えます。しかし、その役割はまったく異なります。オフィスでは情報伝達が目的ですが、工場では制御そのものに関わります。
ここで重要なのが「時間」です。ITでは多少の遅延は問題になりませんが、OTではわずかなズレが設備の不安定さにつながります。さらに、ITは停止可能ですが、OTは基本的に止められません。
👉 1秒の停止がライン全体に影響する世界です。
■ ITとOTの違い（ポイント整理）
- IT：遅延許容・情報伝達中心・停止可能
- OT：遅延非許容・制御直結・停止不可
なぜ産業用イーサネットではリアルタイム性（TSN）が重要なのか
ここで多くの人が疑問に思うのが、「高速なネットワークなら問題ないのでは？」という点です。
しかし、重要なのは速度ではなく、通信のタイミングです。商用イーサネットはベストエフォート型であり、通信の到達時間は保証されません。
産業環境ではこれが致命的になります。制御信号は「正しいタイミング」で届かなければ意味がないからです。
👉 ここで必要になるのがTSN（Time-Sensitive Networking）です。
■ TSNの役割（ポイント整理）
- 通信タイミングの制御
- 優先制御による安定化
- 同期によるズレの排除
👉 「速い通信」ではなく「時間通りに届く通信」へ
なぜ工場ではリング構成が使われるのか｜トポロジーの違い
ネットワーク設計では、「壊れたときどうなるか」が重要です。
オフィスでは一部停止で済みますが、工場ではライン全体が止まる可能性があります。そのため、構成の考え方が変わります。
👉 止まらないことが最優先になります。
■ 産業用トポロジーの考え方
- スター：シンプルだが単一障害点あり
- リング：障害時も通信継続
- 冗長構成：停止回避
👉 効率より継続性を優先する設計

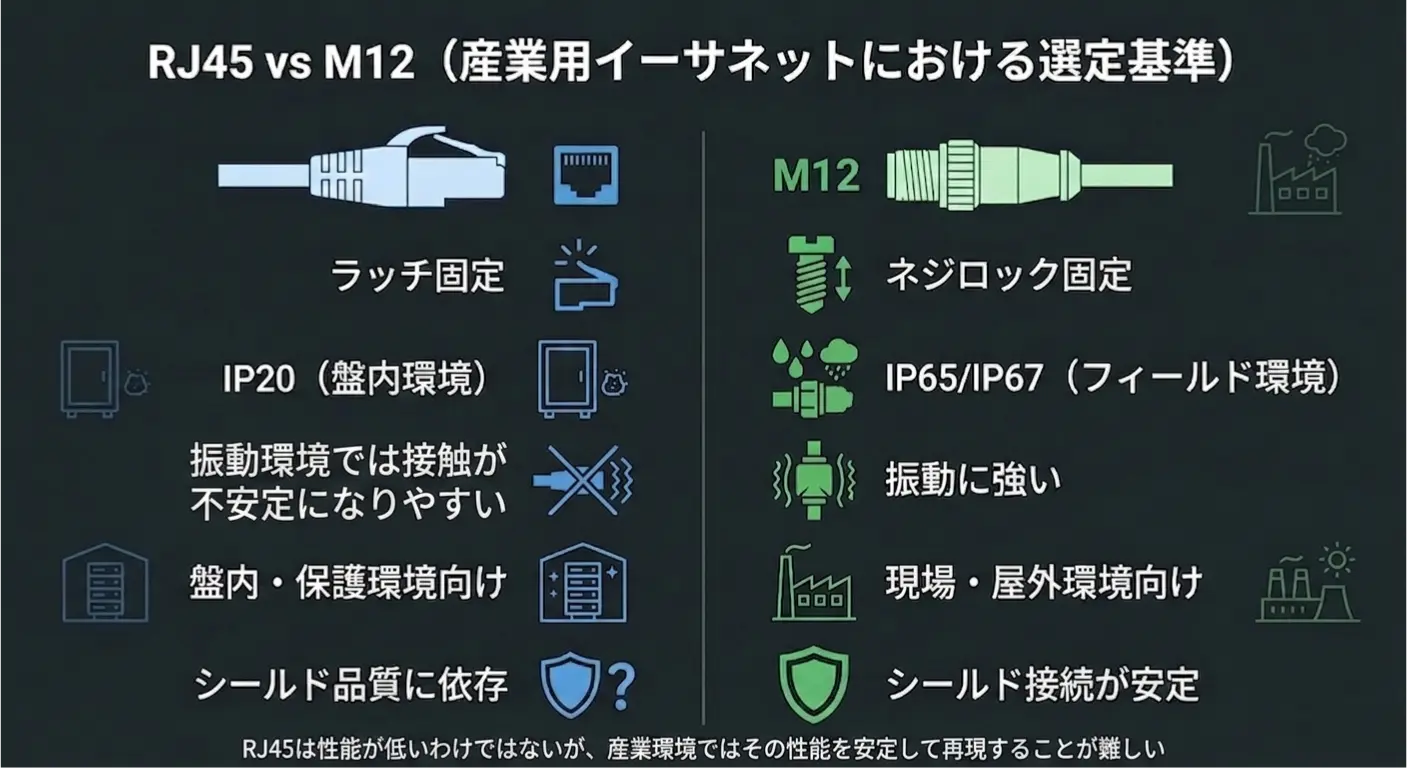

なぜRJ45ではなくM12コネクタが必要なのか｜MICE環境で考える
工場では、振動・温度・ノイズといった厳しい環境が常に存在します。この環境では、オフィスで問題なく使えるRJ45コネクタでも、安定した接続を維持できないことがあります。
例えば、ツメ折れによる半抜けや、振動による接触不良は、断続的な通信障害を引き起こします。
👉 ここで重要なのが環境耐性という考え方です。
この考え方は、産業用配線規格である
👉 ISO/IEC 11801-3（Industrial Cabling）やTIA-1005
でも定義されています。
■ 現場で起きる問題
現場では、こうした環境条件によって、試験では問題が出ていない配線でも、通信品質にさまざまな問題が発生します。
- ツメ折れによる接触不良
- 振動による通信断
- ノイズによる品質劣化

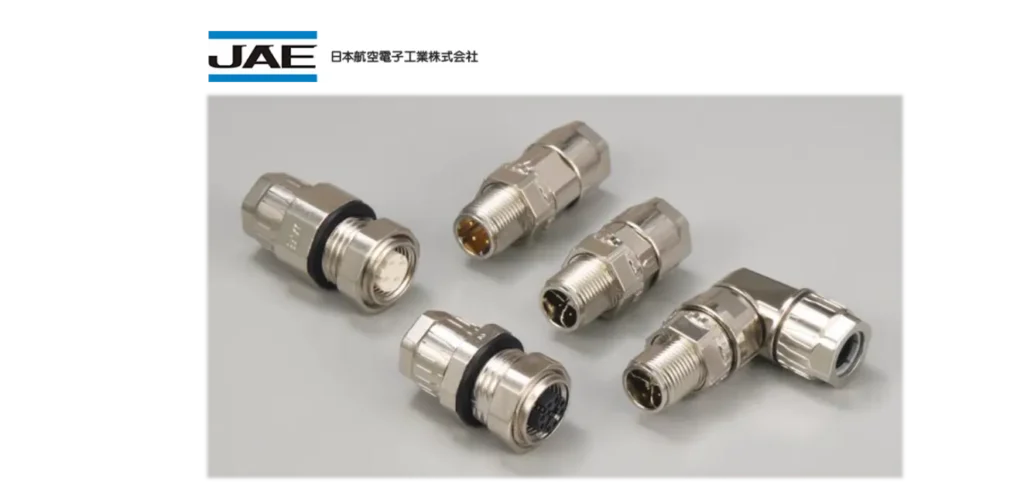

こうした問題を防ぐために、M12コネクタが使われます。その一例として、日本航空電子工業のM12コネクタをご紹介します。
👉 産業用イーサネット小型防水コネクタ（M12）の日本航空電子工業
👉 コネクタは通信品質そのものです。
なぜ「テスト合格でもNG」が起きるのか｜産業用LANの試験の考え方
最初の問題に戻ります。
「テストはOKなのに不安定」
この違和感は、測定の目的を考えると理解できます。商用ネットワークでは導通確認が中心ですが、産業用ではそれだけでは不十分です。
👉 必要なのは“安定して動くか”の確認です。
この考え方は、
👉 ISO/IEC 11801-3 や TIA-1005においても、産業環境での評価項目として整理されています。

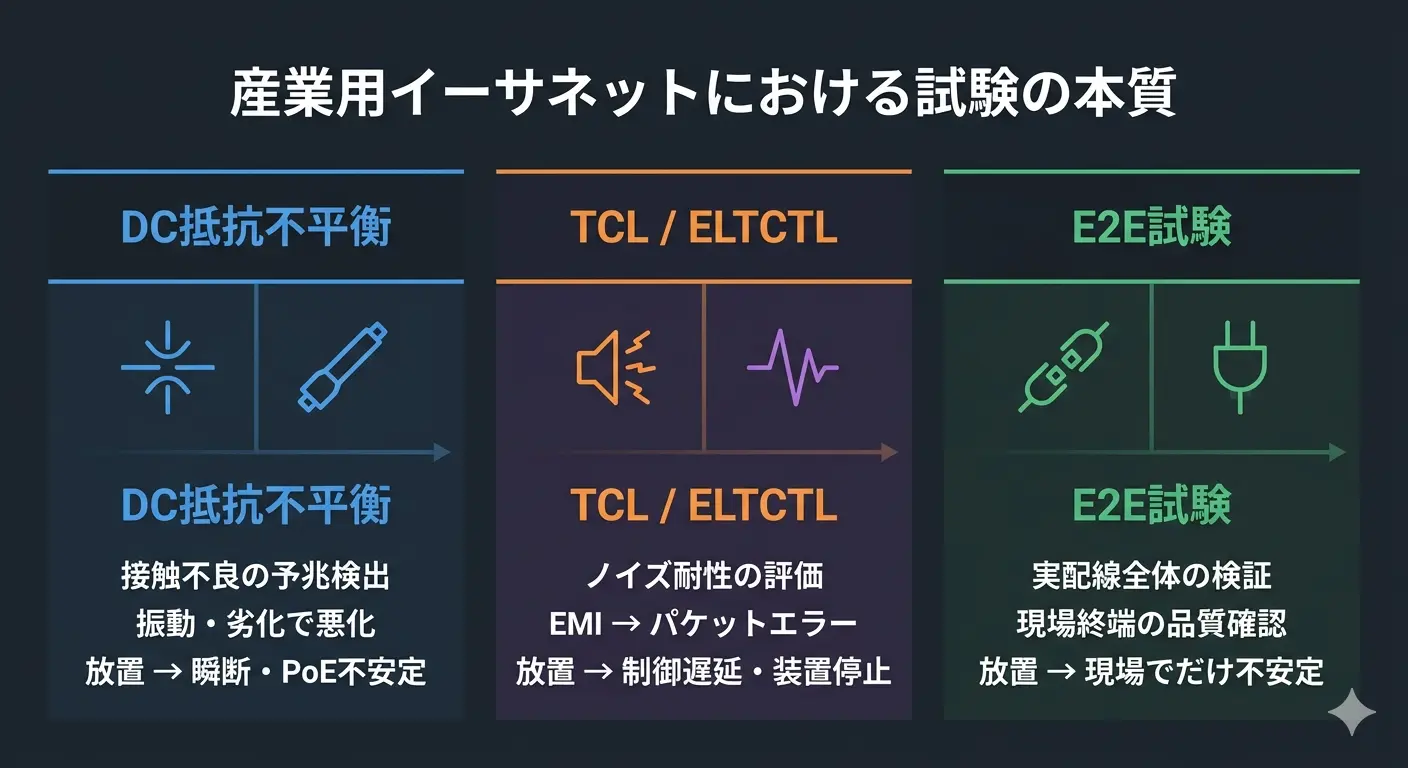

■ 産業用で確認すべき試験のポイント
● DC抵抗不平衡（接触不良の検出）
ケーブル内部の導体はペアで構成されていますが、振動や腐食、施工不良によって抵抗値にわずかな差が生じることがあります。
この差はPoE環境での発熱や通信エラーの原因となるため、重要な評価項目です。
👉 “見えない接触不良”を検出する試験
● TCL / ELTCTL（ノイズ耐性の評価）
工場ではインバータやモーターなどから強い電磁ノイズが発生します。TCLはケーブルのバランス性能を測定し、外部ノイズの影響をどれだけ受けるかを評価します。
この指標は、IEC 61156シリーズなどの規格でも定義されています。
👉 “ノイズに強い配線かどうか”を数値で確認する試験
● E2E試験（実運用状態の評価）
従来のチャネル試験とは異なり、E2E試験ではコネクタや現場結線を含めた構成そのままで評価を行います。
この考え方は、
👉 ISO/IEC 14763-4 や JIS X 5153:2022で定義されています。
👉 “現場でそのまま使えるか”を確認する最終試験
■ なぜこの3つが重要なのか
ここまでを整理すると、試験の役割は明確です。
- DC不平衡 → 接触・内部状態の問題
- TCL → 外部ノイズの影響
- E2E → 実運用での問題
👉 “つながる”ではなく“壊れない・乱れない・そのまま使える”を確認する
これらの試験は、Fluke Networksのケーブルアナライザなどを用いて実施されます。
■ 産業用イーサネットの試験を“正しく理解する”には
現場で発生する通信トラブルの多くは、「つながるか」ではなく「安定して動くか」を確認できていないことに起因します。
例えば──
・PoE機器が不安定になる
・ギガビット通信が突然100Mbpsに落ちる
・振動環境で断続的な通信エラーが発生する
こうした現象は、導通試験では検出できません。
実際に、TCL不良により通信速度が低下する事例や、DC抵抗不平衡によって電力供給やデータが破損する可能性があることが報告されています。
👉 「テストは合格なのに不安定」
この違和感こそが、試験の本質を理解する入口です。
しかし、これらの試験の考え方は規格・測定原理・現場条件が複雑に絡むため、断片的な理解では正しく判断できません。
実際の現場では、試験項目を知っているだけでは不十分で、「どの構成で」「どの試験を」「どの順序で行うか」まで判断する必要があります。
