データセンター時代における光コネクタ清掃の重要性

〜高密度化がもたらす課題と実務対応〜

---

はじめに

データセンターの進化は、想像以上のスピードで進んでいます。

AI、クラウド、そして高速通信の普及により、ネットワークはますます高密度・高速化しています。

こうした変化の中で、これまで見過ごされがちだったある工程が、改めて重要視されるようになっています。

👉 それが光コネクタの清掃です。

---

なぜ今、清掃が問題になるのか

従来の光配線環境では、ある程度の“余裕”がありました。

しかし現在のデータセンターでは、その前提が大きく変わっています。

配線は数千〜数万芯規模に増加し、MPOやMTといった多芯コネクタが一般化しました。

さらに、コネクタ間隔も狭くなり、作業スペースは限られています。

このような環境では、ほんのわずかな異常でも通信品質に影響を与えます。

その原因の多くが、

👉 コネクタ端面の微細な汚染

にあります。

---

汚れが通信に与える影響

光コネクタ清掃の本質― 汚れの連鎖と最適な清掃アプローチ ―

---

では、この汚れはどこから来るのでしょうか。
実は、光コネクタの汚れは単独で存在するのではなく、接続によって別の端面へと移動していきます。

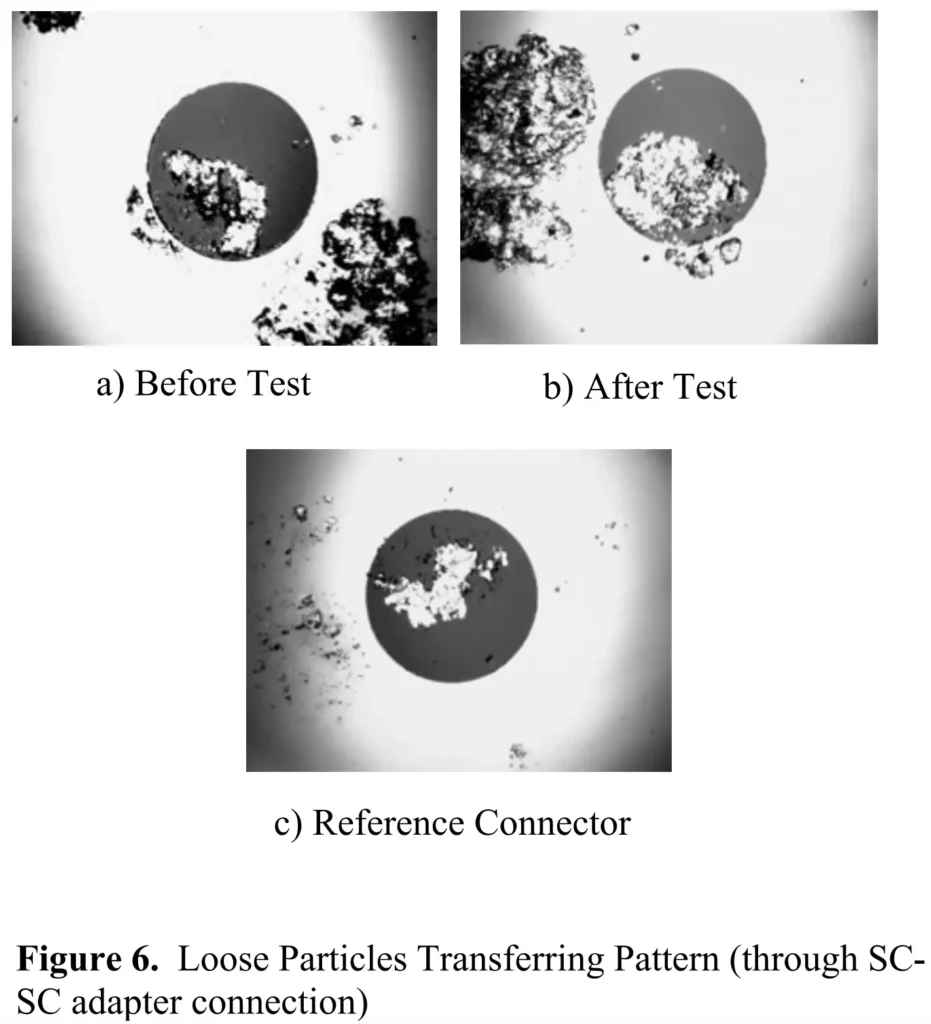

本実験では、汚染されたコネクタとクリーンなコネクタを接続し、汚れの転写を観察しています。
なお、クリーン側コネクタの接続前状態は図中に示されていませんが、汚染が存在しない状態を基準としています。

Before は汚染されたコネクタの接続前の状態、After は同じコネクタの接続後の状態を示しています。
Reference Connector は、もともとクリーンであった相手側コネクタであり、接続後に汚れが転写された状態を示しています。

接続により、汚れは汚染側からクリーン側へと転写されます。
本図は1回の接続における現象を示したものですが、このような転写が繰り返されることで、汚れは接続系全体へと拡散していくと考えられます。

この結果は、汚れが一方向に移動する可能性を示唆するものであり、接続を繰り返すことで汚染が累積的に広がることを示しています。

---

このような汚れの転写を踏まえると、実際の現場では汚れは次のような経路で広がっていきます。

• ケーブル側コネクタ（オス）
  　→ 汚れの主な発生源となりやすい
• アダプタ内部（メス）
  　→ 接続時に汚れが転写される
• トランシーバポート（オス構造）
  　→ 汚染がさらに拡散
• トランシーバ内部フェルール（メス端面）
  　→ 清掃が最も困難な領域

つまり、汚れは「持ち込まれ、広がり、蓄積する」という特徴を持っています。
こうした汚れがコア領域に到達すると、通信性能にどのような影響が出るのでしょうか。

---

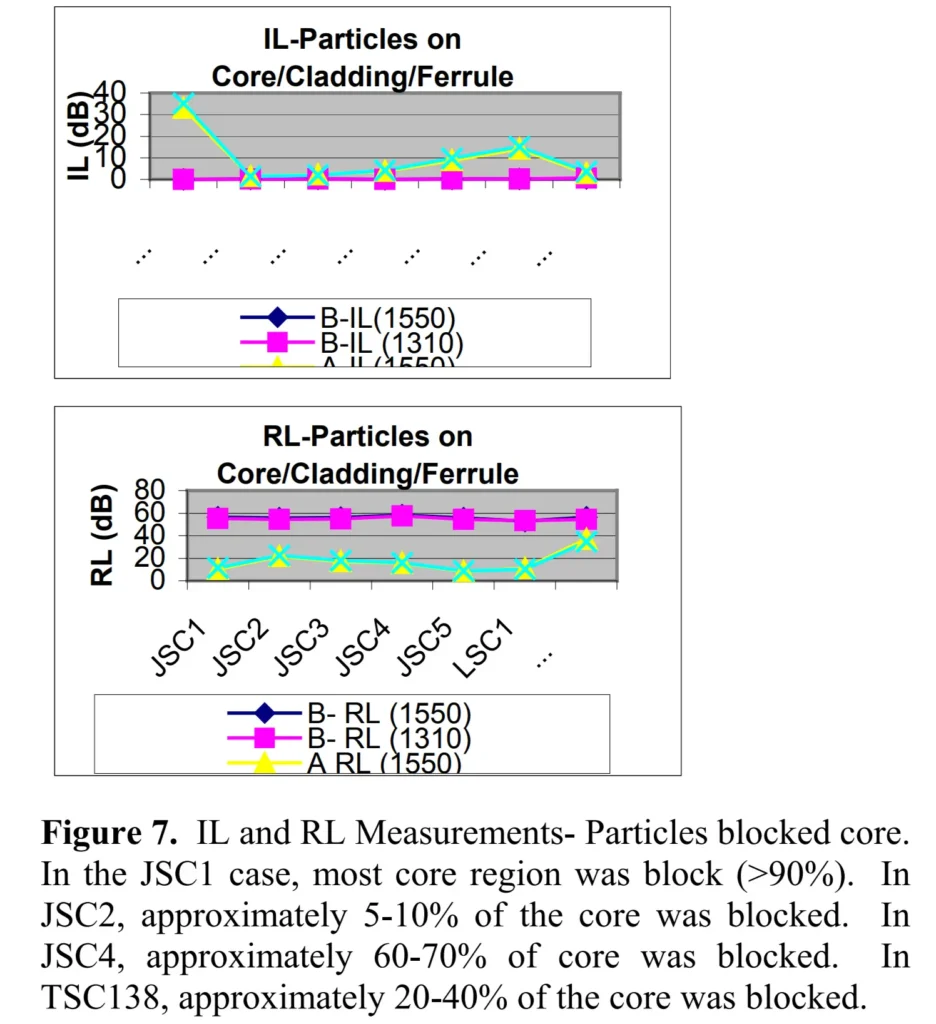

【Figure 7 補足】本図の横軸（JSC1, JSC2…）は接続箇所の違いではなく、コア領域がどの程度汚れで遮蔽されているかを再現した試験条件を示しています。そのため、折れ線グラフとして連続的に変化しているように見えますが、実際にはそれぞれ独立した汚染状態の比較データです。また、複数波長（1310nm / 1550nm）のデータが同一位置に重ねてプロットされているため、一部の点が重なり、色が混ざって見える場合がありますが、新たなデータ系列を示すものではありません。

---

上段のIL（挿入損失）は値が大きいほど信号の減衰が大きく、性能は悪化します。一方、下段のRL（リターンロス）は値が大きいほど反射が少なく、性能が良好であることを示します。

コア領域が大きく遮蔽されると、挿入損失（IL）は急激に増加し、リターンロス（RL）も悪化します。つまり、汚れの量そのものではなく、「コア領域にかかるかどうか」が通信性能に決定的な影響を与えることが示されています。この結果から分かるのは、汚れの量そのものよりも、“コア領域にかかるかどうか”が極めて重要であるという点です。

特に重要なのは、これらの汚れが最終的にコア領域に到達した時点で、通信性能への影響が顕在化する点です。光コネクタの清掃は、単なる作業ではなく、構造・汚染経路・光特性を理解したうえで行うべき重要な工程です。汚れは接続によって連鎖的に広がり、最終的にコア領域に到達すると通信性能に重大な影響を与えます。そのため、接触清掃と非接触清掃を適切に使い分け、環境に応じた最適な清掃手順を選択することが求められます。

---

本記事では、論文データを基にしつつ、現場で理解しやすいように解釈を加えて説明しています。図表は証拠として活用しながら、その意味を現場視点で整理し、実際の運用に活かせる形で再構成しています。

---

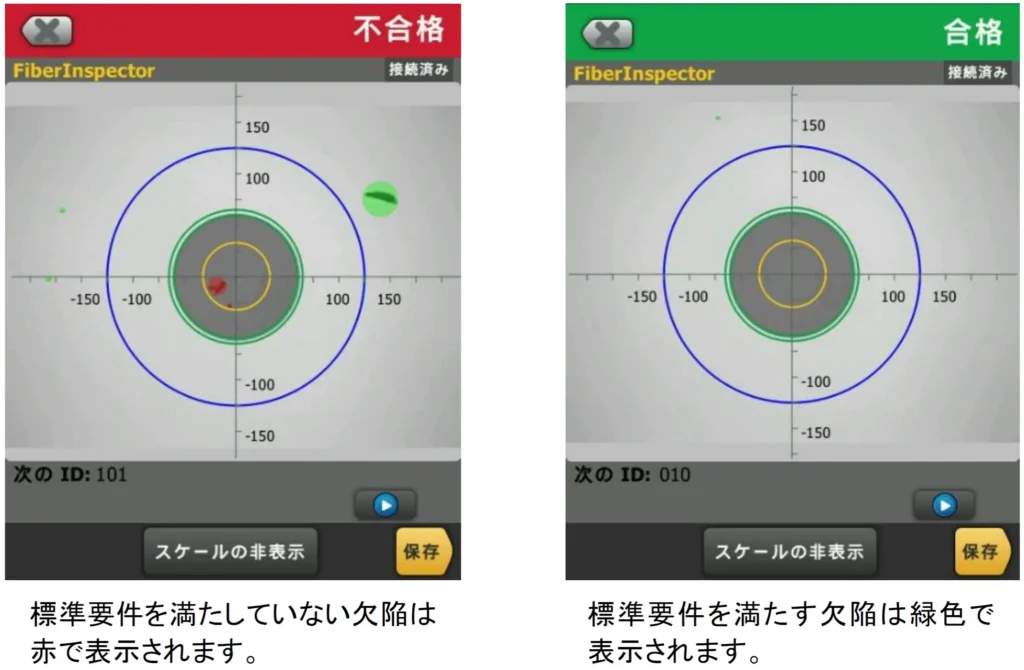

光コネクタ端面の状態評価（実測例：合否判定の実際）

以下は、Fluke Networks の端面検査装置による評価例です。IEC規格に基づいた自動判定結果であり、コア付近の汚染が合否に直結することが分かります。

• 不合格（赤表示）：コア付近に汚染が存在
• 合格（緑表示）：規格内に収まる状態

👉 汚染の位置と大きさによって合否が明確に分かれることが分かります

---

このような判定結果は、前述のiNEMIの研究結果とも一致しています。

---

規格に基づく基本動作

この問題に対する基本的な対応は、すでに確立されています。

国際規格 IEC 61300-3-35 に基づき、

👉 Inspect → Clean → Inspect → Connect

の手順が推奨されています。

---

高密度環境で何が難しくなるのか

しかし、この基本動作は現場で必ずしも簡単に実行できるわけではありません。

データセンターの高密度化により、
清掃作業そのものの難易度が上がっているためです。

MicroCare（Sticklers）の技術資料でも、以下の課題が指摘されています。

• 多芯コネクタによる作業負荷
• 静電気による再汚染
• 狭小スペースでの作業制約
• 作業品質のばらつき

👉 再汚染と効率低下が同時に起きる

これが現場の実態です。

---

現場で求められる清掃手順

こうした環境では、清掃も体系的に行う必要があります。

MicroCareの技術資料では、次の手順が推奨されています。

端面確認 → ワイプ清掃（2〜5cm） → 必要に応じて湿式 → 再検査

また、

• 清掃は最大3回まで
• 動かない汚れは傷の可能性
• 乾式のみは再汚染リスク

👉 湿式＋乾式の併用が有効

とされています。

---

技術の進化と新しいアプローチ

こうした課題に対し、清掃技術も進化しています。

従来の接触型に加え、
非接触クリーニングが注目されています。

非接触方式は、

• 傷リスク低減
• 静電気抑制
• 安定品質

といった利点があります。

---

非接触クリーニングの具体例

👉 Sticklers™ PRO360° Touchless Cleaner

• 非接触清掃
• 高密度対応
• 再汚染抑制

データセンター環境で有効な手段の一つです。

---

光コネクタ非接触洗浄 PRO360 実機デモ

---

---

まとめ

高密度・高速化が進む中で、

👉 光コネクタ清掃は“任意作業”ではなく、通信品質を維持するための必須工程です。

👉 特に高密度化が進むデータセンターでは、わずかな汚染が重大なトラブルにつながります。

👉 規格に基づいた手順と適切なツールの選定が、安定したネットワーク運用を支えます。

です。

適切な手順とツールの選定が、
安定したネットワーク運用につながります。

---
