Extended Reach Ethernetとは

Extended Reach Ethernetは、一般的な4対平衡ツイストペアによるEthernet配線で基準とされる100mを超える距離で、Ethernet通信やPoE(Power over Ethernet)を利用するための考え方や関連技術を指す表現として使われています。

一般的な構内配線では、4対平衡ツイストペアケーブルを使用する多くのEthernetアプリケーションについて、チャネル長100mが一つの基本的な距離として扱われています。一方、実際の建物や設備では、通信室から接続機器までの距離が100mを超えるケースがあります。TIAも、スマートビル、産業環境、IoTなどの用途を背景として、従来の配線距離を超えるニーズが拡大していることを示しています。

参照資料▶ TIA|Extending the Reach of Copper Cabling

代表的な用途としては、倉庫、駐車場、工場、屋外設備などに設置される監視カメラ、無線LANアクセスポイント、スマート照明、各種IoT機器などが挙げられます。こうした場所では、通信室を追加したり光ファイバーへ変更したりする方法だけでなく、100mを超える距離に対応する4対平衡ツイストペア配線が選択肢となる場合があります。

参照資料▶ TIA|SPIRE 2.0 Connectivity Assessment Criteria — Enhancing Smart Building Readiness with Support for Emerging Technologies and Trends

ただし、ここで重要なのは、「100mを超えて通信できる」ことと「標準規格に適合している」ことは同じではないという点です。Fluke Networksは、100mを超えるExtended Distance Cablingについて、通常の標準規格に適合する配線とは区別して説明しており、各メーカーが長距離用途向けのケーブル設計や性能情報を提供しているとしています。

参照記事▶ Fluke Networks|Extending and Testing Cable Runs Beyond 100 Meters

そのためExtended Reach Ethernetでは、単にケーブル長だけを見るのではなく、通信速度、PoE、ケーブル仕様、接続構成、設置環境、試験方法、メーカー保証などを含めて総合的に確認することが重要です。

Cabling Cert Techでは、本ページを100mを超えるEthernet配線を理解するための技術ハブとして位置付け、規格上の100mの考え方から、設計、PoE、試験・認証、メーカー各社の関連技術までを体系的に整理して紹介します。

なぜEthernet配線は100mなのか

4対平衡ツイストペアを使用する一般的な構内配線では、チャネル全体を100m以内とする考え方が広く採用されています。チャネルは、通信機器間を結ぶ配線全体を指し、固定配線部分であるパーマネントリンク最大90mと、その両端に接続するパッチコードや機器コードを合わせて構成されます。Fluke Networksも、一般的なチャネルについて、最大90mの固定配線と合計10m以内のコード類を含めて100mと説明しています。

参照記事▶ Fluke Networks|Top 10 Cable Testing Mistakes

90mのパーマネントリンクと100mのチャネル

パーマネントリンクは、配線盤から情報コンセントなどまでの、施工後に基本的には動かさない固定配線部分です。一方、チャネルには、このパーマネントリンクに加えて、通信機器側と端末側のパッチコードや機器コードが含まれます。

そのため、一般的な構内配線では、

パーマネントリンク:最大90m+コード類:合計最大10m=チャネル:最大100m

という構成が一つの基本となります。
参照記事▶ Fluke Networks|Top 10 Cable Testing Mistakes

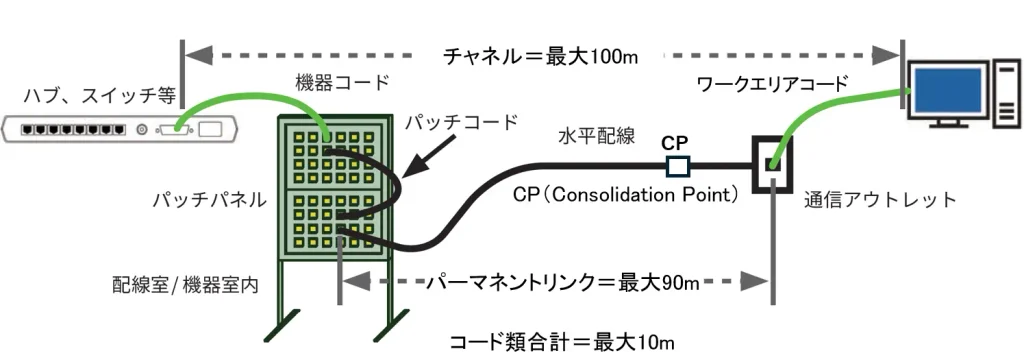

図1 一般的な4対平衡ツイストペア配線におけるパーマネントリンク(最大90m)とチャネル(最大100m)の基本構成

100mを超えると突然通信できなくなるわけではない

ここで重要なのは、100mを超えた瞬間にEthernet通信ができなくなるわけではないという点です。

実際の通信可否は、単純な長さだけでなく、挿入損失、伝搬遅延、直流抵抗、漏話など、長さや配線条件によって変化する伝送性能に左右されます。Fluke Networksも、ネットワーク機器が問題にするのはケーブル長そのものではなく、挿入損失や伝搬遅延など、長さに影響される性能パラメーターであると説明しています。
参照記事▶ Fluke Networks|Extending and Testing Cable Runs Beyond 100 Meters

つまり、100mは「ここを超えると信号が停止する距離」ではなく、規格で想定された配線構成と性能を確保するための設計上の境界として理解する方が適切です。

通信速度が高くなるほど伝送性能の管理が重要になる

Ethernetでは、通信速度によって要求される伝送性能が異なります。たとえば10GBASE-Tは、最大100mの4対平衡ツイストペア構内配線システムでの動作を前提として規定されています。
参照情報▶ IEEE|802.3an-2006 — 10GBASE-T

距離が長くなるほど、信号の減衰や遅延などの影響は大きくなります。そのため、100mを超える配線では、「何mまで届くか」だけではなく、どの通信速度を、どの配線構成とケーブル性能でサポートするのかを確認する必要があります。

100mは「すべてのEthernet」に共通する絶対値ではない

一方で、Ethernetには用途や媒体の異なるさまざまな方式があります。たとえばSingle Pair Ethernetでは、100mを大きく超える距離を想定する規格も存在します。したがって、100mという距離は、主に4対平衡ツイストペアを使用する一般的な構内配線を考える際の基準として捉える必要があります。Single Pair Ethernet向けのTIA-568.5では、400mクラスと1000mクラスのチャネルが規定されています。
参照情報▶ TIA|Examining Single-Pair Cabling Technologies

100mを超える場合に考慮すること

100mを超えるEthernet配線では、単に「何mまでケーブルを延ばせるか」だけで判断することはできません。必要な通信速度、PoE、ケーブル仕様、接続構成、設置環境、試験方法、保証条件などを含めて、使用するシステム全体として確認する必要があります。

Fluke Networksも、Extended Reach Channelを使用する場合は、ケーブルメーカーが示すガイドライン、制限事項、保証条件を確認し、必要に応じてメーカー固有のExtended Distance試験リミットを使用することを推奨しています。
参照記事▶ Fluke Networks|Testing Extended Length Vendor-Specified Channels

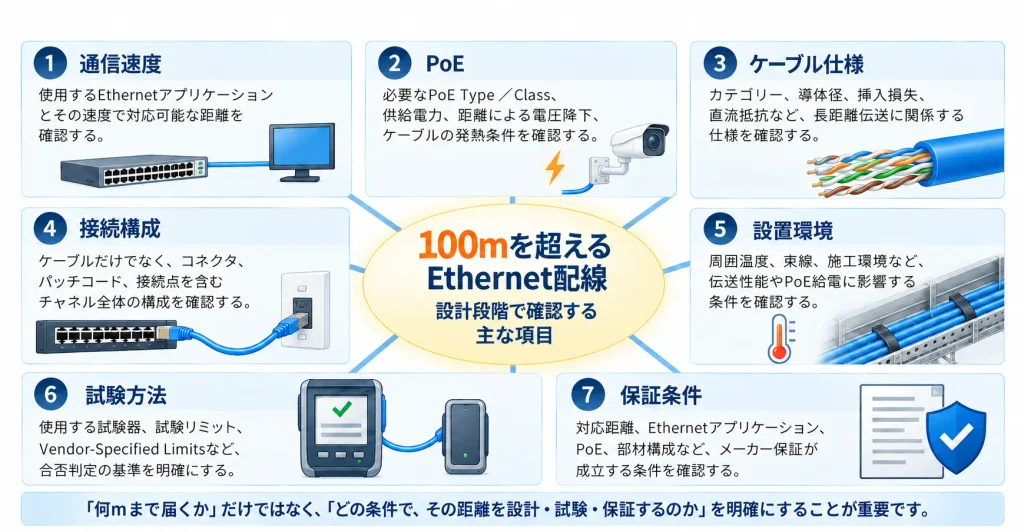

図2 100mを超えるEthernet配線の設計段階で確認する主な項目

通信速度

Extended Reach Ethernetでは、まず必要な通信速度を明確にすることが重要です。

100mを超える用途には、監視カメラ、入退室管理、非常通報装置など、比較的低い通信速度で動作する機器もあります。一方、高性能な無線LANアクセスポイントなどでは、より高い通信速度が必要になる場合があります。Fluke Networksも、100m超の配線では通信速度と配線距離の関係が重要であり、低速アプリケーションと10Gbpsクラスのアプリケーションでは条件が異なることを説明しています。
参照記事▶ Fluke Networks|Extending and Testing Cable Runs Beyond 100 Meters

したがって、「150mまで対応」「160mまで対応」といった距離だけを見るのではなく、その距離でどのEthernetアプリケーションをサポートするのかを確認する必要があります。

PoE

100mを超える配線では、データ通信だけでなくPoE(Power over Ethernet)による給電条件も重要になります。

ケーブルが長くなるほど導体抵抗の影響が大きくなり、受電機器までの電力伝送では電圧降下や発熱を考慮する必要があります。また、PoEによる温度上昇はケーブルの挿入損失にも影響し、条件によっては許容できる配線長を短くする要因になります。Fluke Networksは、PoEによるケーブル温度上昇が挿入損失を増加させ、チャネル長に影響する可能性を示しています。
参照記事▶ Fluke Networks|Four-Pair Power over Ethernet (PoE) and Your Cabling Plant

そのため、Extended Reach EthernetでPoEを使用する場合は、必要なPoE Type/Class、ケーブルの導体抵抗、導体径、束線状態、周囲温度、メーカーが示す給電可能距離などを確認することが重要です。

ケーブル仕様と接続構成

100mを超える性能は、ケーブル長だけでなく、ケーブル自体の伝送性能とチャネル構成にも左右されます。

ケーブルメーカーのExtended Reach製品では、導体径や挿入損失などの伝送特性を考慮し、特定の通信速度や距離で使用できるよう設計されているものがあります。一方で、同じケーブルでもコネクタ数、パッチコード長、接続点などの構成が変われば、チャネル全体の性能条件も変化します。Fluke Networksは、Extended Reachを検討する要素として、周波数、挿入損失、抵抗、温度、伝搬特性などを挙げています。
参照記事▶ Fluke Networks|Extending and Testing Cable Runs Beyond 100 Meters

したがって、設計時には「どのケーブルを何m使用するか」だけでなく、どのコネクタ、コード、接続構成を含めたチャネルとしてメーカーが性能を示しているのかを確認する必要があります。

設置環境

ケーブルの伝送性能は、設置される環境によっても影響を受けます。

特に高温環境や多数のケーブルを束ねた状態では、ケーブル温度が上昇し、挿入損失が増加する可能性があります。Extended Reach Ethernetが想定される工場、倉庫、駐車場などでは、通信室内とは異なる温度条件や施工環境になることもあるため、周囲温度、束線、敷設経路、使用環境を含めて検討する必要があります。
参照資料▶TIA| Extending the Reach of Copper Cabling

100mを超える配線では、カタログ上の最大距離だけではなく、その距離がどの環境条件を前提としているのかを確認することが重要です。

試験方法とメーカー保証

Extended Reach Ethernetでは、施工後の試験方法と合否判定基準を事前に確認しておくことが特に重要です。

100mを超えるExtended Reach Channelは、通常のカテゴリー配線規格に基づく標準的なチャネルとは異なるため、単純に通常のCategory 6Aなどの試験リミットだけで評価できるとは限りません。

Fluke NetworksのDSX CableAnalyzerシリーズでは、一部メーカーのExtended Reach配線システムについてVendor-Specified Limits(メーカー指定試験リミット)が用意されており、メーカーが設定した条件に基づいてPass/Fail判定を行うことができます。Fluke NetworksはExtended Reach Channelを採用する場合、ケーブルメーカーのガイドライン、制限、保証条件を確認し、そのメーカー向けのExtended Distance試験リミットを利用することを推奨しています。
参照記事▶ Fluke Networks|Testing Extended Length Vendor-Specified Channels

つまり、100mを超える配線では、「試験するかどうか」ではなく、「何を基準として試験するのか」を設計段階から明確にしておくことが重要です。

100mを超える場合に確認する主な項目

100mを超えるEthernet配線では、最大距離だけで判断するのではなく、通信速度、PoE、ケーブル仕様、接続構成、設置環境、試験方法、保証条件を設計段階で確認することが重要です。

表1 Extended Reach Ethernetで確認する主な項目

確認項目主な確認内容
通信速度使用するEthernetアプリケーションと、その速度でメーカーが示す対応距離を確認する。
PoE必要なPoE Type/Class、供給電力、距離による電圧降下、ケーブルの発熱条件を確認する。
ケーブル仕様カテゴリー、導体径、挿入損失、直流抵抗など、長距離伝送に関係する仕様を確認する。
接続構成ケーブルだけでなく、コネクタ、パッチコード、接続点を含むチャネル全体の構成を確認する。
設置環境周囲温度、束線、施工環境など、伝送性能やPoE給電に影響する条件を確認する。
試験方法使用する試験器、試験リミット、Vendor-Specified Limitsなど、合否判定の基準を明確にする。
保証条件対応距離、Ethernetアプリケーション、PoE、部材構成など、メーカー保証が成立する条件を確認する。

特に重要なのは、「何mまで届くか」だけではなく、「どの条件で、その距離を設計・試験・保証するのか」を明確にすることです。

100m超配線をめぐる規格・業界動向

100mを超える4対平衡ツイストペア配線については、これまで各メーカーが独自のExtended Reachソリューションや設計条件、試験条件を提示してきました。一方で、スマートビル、産業環境、IoTなどで長距離配線のニーズが広がる中、TIAでも100mを超える配線を対象としたガイドライン整備が進められています。
参照資料▶ TIA|Extending the Reach of Copper Cabling

TIA-TSB-5073の策定

TIAのTR-42.7 Copper Cabling Systems Subcommitteeでは、TIA-TSB-5073「Guidelines for Supporting Extended Distance over 4-Pair Balanced Twisted-Pair Cabling」の策定が進められています。

TIAは2025年9月、この新規プロジェクトへの参加を呼びかけるCall for Interestを発表しました。対象となる関係者として、ケーブル・接続部品メーカー、試験機メーカー、施工・インテグレーション事業者、エンドユーザーなどを挙げています。
参照記事▶ TIA|TIA Issues Call for Interest on a New Project for TSB-5073 Guidelines for Supporting Extended Distance over 4-pair Balanced Twisted-Pair Cabling

TIAが公開しているホワイトペーパーでは、TSB-5073について、従来の配線距離を超える用途における技術的な考慮事項、ユースケース、性能期待値を整理するガイドラインとして位置付けています。特に、スマートビル、産業環境、IoTなどの用途が背景として示されています。
参照資料▶ TIA|Extending the Reach of Copper Cabling

TSBは「規格」そのものではない

ここで注意したいのは、TSB(Telecommunications Systems Bulletin)はANSI/TIA規格そのものではないという点です。

TIAではTSBを、業界や利用者にとって有用な技術情報を提供するための文書として位置付けています。TSBは情報提供を目的とする文書であり、既存の規格を変更したり置き換えたりするものではありません。
参照資料▶ TIA|TIA Engineering Manual 5th Edition

したがって、TSB-5073の策定が進んでいることは、従来の100mという構内配線の基本的な考え方が廃止されることを意味するものではありません。

むしろ、100mを超える配線が必要となる場合に、どのような条件を確認し、どのように設計・評価・運用するかを業界として整理する動きと捉えることが重要です。

Extended Reachを個別製品から技術テーマへ

これまでのExtended Reach Ethernetは、メーカーごとにケーブル仕様、対応距離、サポートするEthernetアプリケーション、PoE条件、試験方法などが示されるケースが中心でした。

TSB-5073の策定は、こうした100m超配線を、個別製品だけではなく、4対平衡ツイストペア配線における一つの技術テーマとして整理する動きと見ることができます。TIAのTR-42関連ページでも、Extended Reach Structured CablingやTSB-5073の開発を扱う資料やインタビューが公開されています。
参照情報▶ TIA|TR-42 Telecommunications Cabling Systems

Cabling Cert Techでは、今後もTSB-5073の策定動向を確認しながら、100mを超える配線に必要となる設計、PoE、試験、管理の考え方を整理して紹介していきます。
