光ファイバの極性とは、光信号が光ファイバケーブル（リンク）の一端から他端へと伝送される方向を指します。
リンクの送信信号（Tx）は、反対側の対応する受信（Rx）と一致していなければなりません。一見すると明白に思えるかもしれませんが、光ファイバの極性は混乱や施工ミスの原因となることが非常に多い要素です。
ここでは、デュプレックス構成における基本事項を整理していきます。
エンドツーエンドのデュプレックス極性
エンドツーエンドのデュプレックス光ファイバ構成では、2本のファイバによって双方向のデータ伝送が行われます。各ファイバは、一方の端の送信機を、もう一方の端の受信機に接続します。極性は、この接続関係を維持します。
デュプレックスチャネルにおいては、チャネル内に含まれるパッチパネルアダプタやケーブルセグメントの数に関係なく、Txは常にRxに接続されなければなりません。
例えばTxをTxに接続するなど、極性が維持されていない場合、データの流れは停止します。

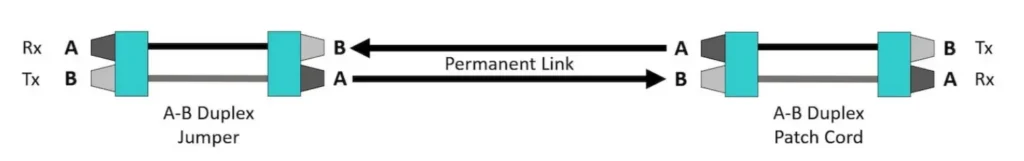

TIA-568.3-E規格では、適切な極性を維持するために、デュプレックスパッチコードにおいてA-B極性の構成を推奨しています。A-Bデュプレックスパッチコードは、デュプレックスチャネルにおいてA-B極性を維持するストレート配線接続を実現します。光コネクタはまた、正しいTxおよびRxの位置を維持し、コネクタ接続時にファイバが回転するのを防ぐためにキー構造を使用しています。
デュプレックス光ファイバ構成では、チャネル内にパッチパネルアダプタやケーブルセグメントがいくつ存在するかに関係なく、Tx（B）は常にRx（A）に接続されなければなりません。
アレイベースのデュプレックス極性
MPOタイプの多芯トランクケーブルを使用すると、デュプレックスの極性は一気に複雑になります。
業界標準では当初、アレイベースのデュプレックス構成向けに、A、B、Cの3種類の異なる極性方式が定義されており、それぞれに固有の欠点があります。2022年のTIA-568.3-E規格では、アレイベースのデュプレックス構成を簡素化し、将来の構成にも対応するために、U1およびU2という2つの新しい「ユニバーサル」ファイバ極性方式が導入されました。
方式A

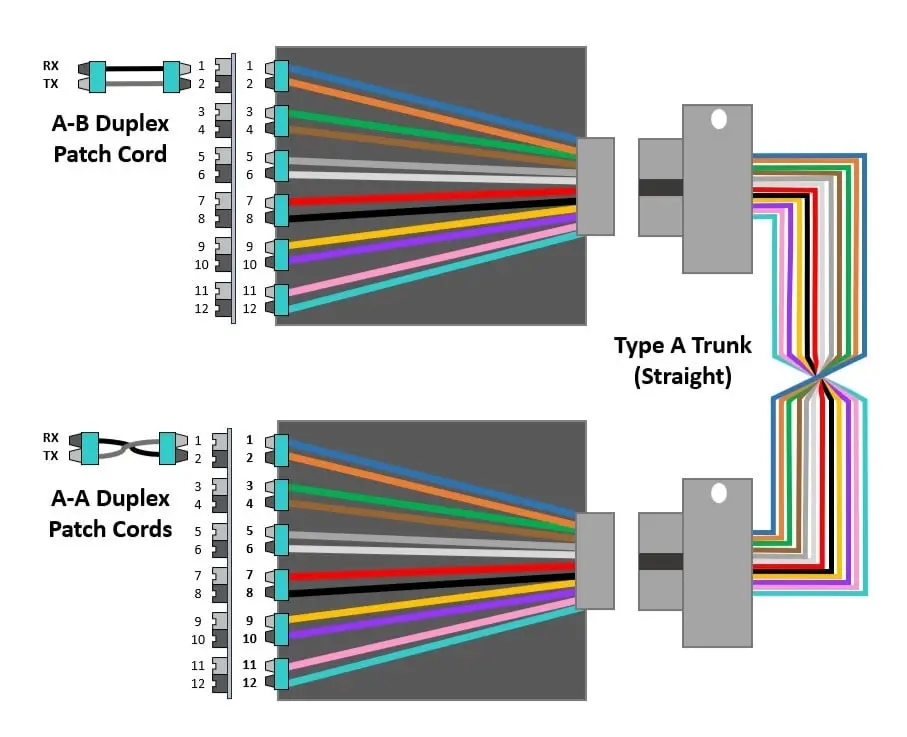

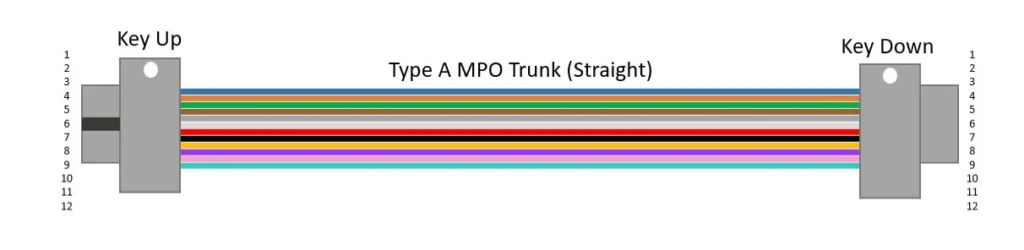

方式Aでは、一端にキーアップコネクタ、もう一端にキーダウンコネクタを備えた、Type AのストレートスルーMPOトランクケーブルを使用します。Type Aトランクケーブルでは、Position 1（Tx）のファイバは、反対側でもPosition 1（Tx）に到達します。
方式Aでは、Type AのストレートスルーMPOトランクケーブルを使用します。
デュプレックス信号における方式Aでは、Type AのファイバトランジションおよびType Aアダプタを備えたカセットを使用します。
これは、Position 1（Tx）からPosition 2（Rx）、Position 3（Tx）からPosition 4（Rx）へといった、トランシーバと受信側の入れ替え（フリップ）を必要とします。このフリップは、チャネルの一端において非標準のA-Aデュプレックスパッチコードを使用することで実現されます。
両端で異なる2種類のパッチコードを使用することは運用の複雑性を増大させ、パッチングエリアでの混乱を招く可能性があり、両方のパッチコードの在庫管理も必要になります。
デュプレックス信号に対応する方式Aでは、Type AのMPOトランクケーブルを使用し、リンクの一端において非標準のA-Aデュプレックスパッチコードを必要とします。
方式B

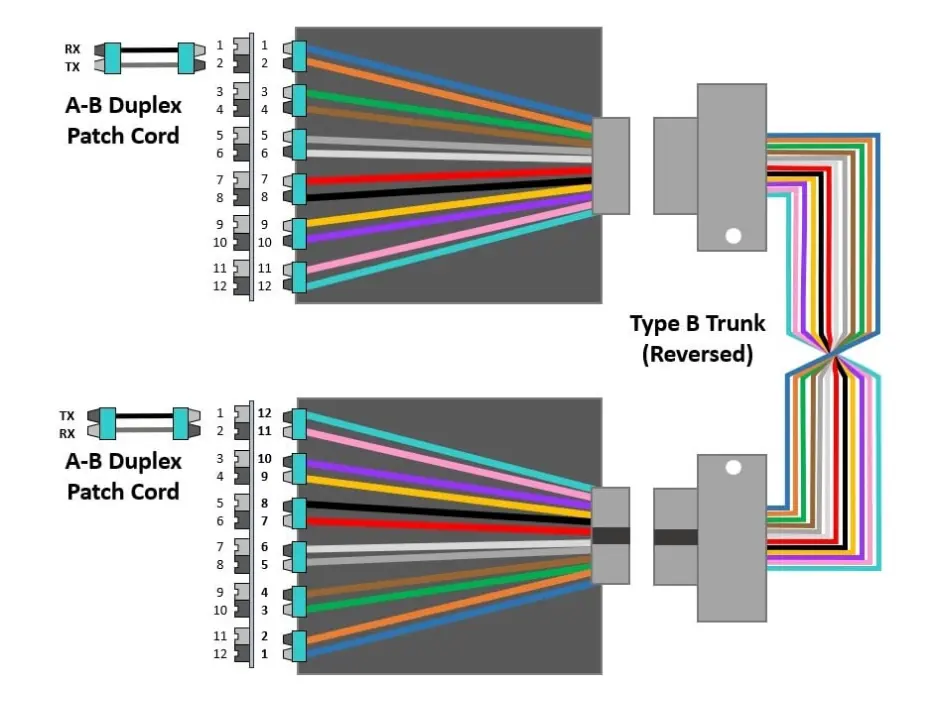

方式Bでは、Type BのストレートスルーMPOトランクケーブルを使用します。
デュプレックス信号における方式Bでは、Type AのファイバトランジションとType Bアダプタを備えたカセットを使用します。
機器接続では、両端でA-Bパッチコードを使用できます。これによりパッチングエリアでの混乱は軽減されますが、方式Bでは通常、カセット側でコネクタのキーの向きを上下逆にして接続する必要があります。
そのため、接続番号が分かりにくくなり、特別なラベリングが必要になる場合があります。また、この状況を回避するために、メーカーによってはチャネルの両端で異なる2種類のカセットを使用する場合があります。
デュプレックス信号に対応する方式Bでは、Type AのMPOトランクケーブルと、リンクの両端にA-Bデュプレックスパッチコードを使用しますが、一方の端でカセットの反転が必要となる場合や、2種類の異なるカセットを必要とする場合があります。
方式C
方式Cでは、一端にキーアップコネクタ、もう一端にキーダウンコネクタを備えたType Cトランクケーブルを使用します。

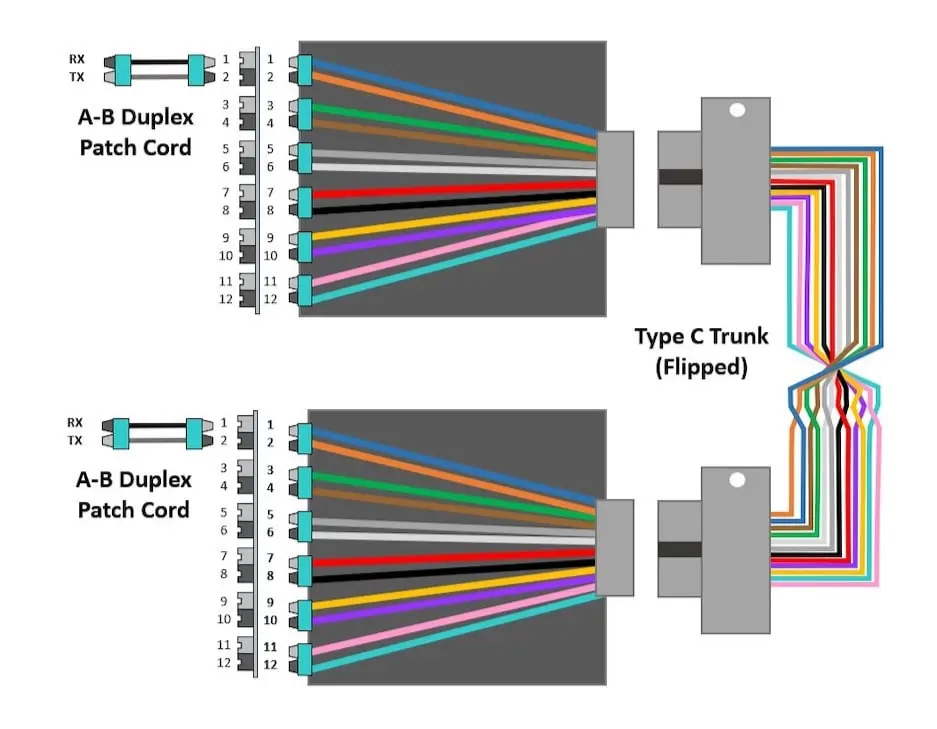

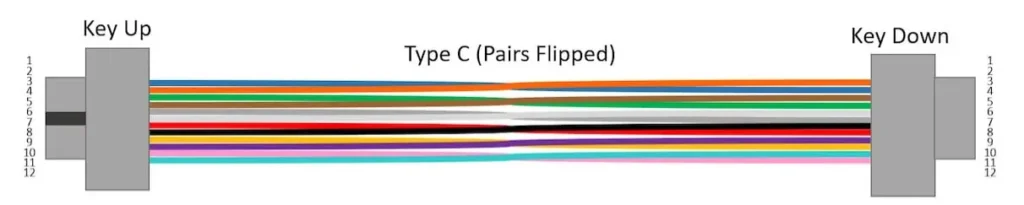

Type Cトランクケーブルは内部にフリップ構造を備えており、各ファイバペアを反転させることで、Position 1（Tx）のファイバが反対側ではPosition 2（Rx）に到達し、Position 2（Rx）のファイバはPosition 1（Tx）に到達します。
方式Cでは、Type Cのフリップ（反転）MPOトランクケーブルを使用します。
デュプレックス信号における方式Cでは、Type AのファイバトランジションおよびType Aアダプタを備えたカセットを使用します。これにより、機器接続において両端でA-Bパッチコードを使用することが可能になります。
方式Cは、ケーブル自体がフリップ処理を担うため、デュプレックス構成において非常に有効に機能します。しかし、Type Cトランクケーブルは、MPOインターフェースのPosition 1、2、3、4から送信し、Position 9、10、11、12で受信するような並列8ファイバ構成には容易には対応できません。
ユーザーは、チャネルの一端でType CのMPOアセンブリを使用してフリップを反転させることで並列光構成に対応することも可能ですが、運用の複雑さのため、業界標準ではType Cは推奨されていません。
デュプレックス信号に対応する方式Cでは、Type CのMPOトランクケーブルと、リンクの両端にA-Bデュプレックスパッチコードを使用します。
方式U1およびU2

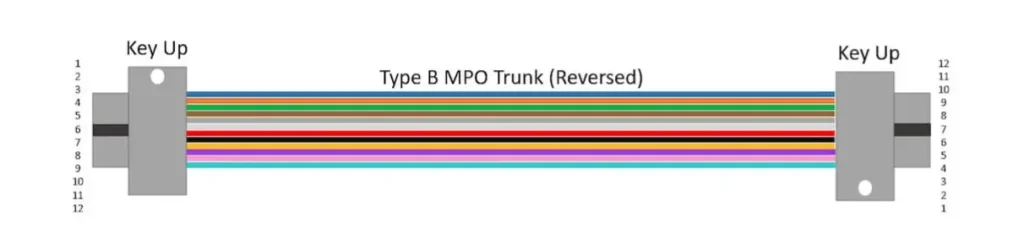

新しいユニバーサル方式であるU1およびU2では、Type BトランクケーブルとA-Bパッチコードを使用します。
これらの方式は、両方のカセットの向きを同一に保つことができ、さらに両端で同じ種類のパッチコードを使用できるという利点を提供します。

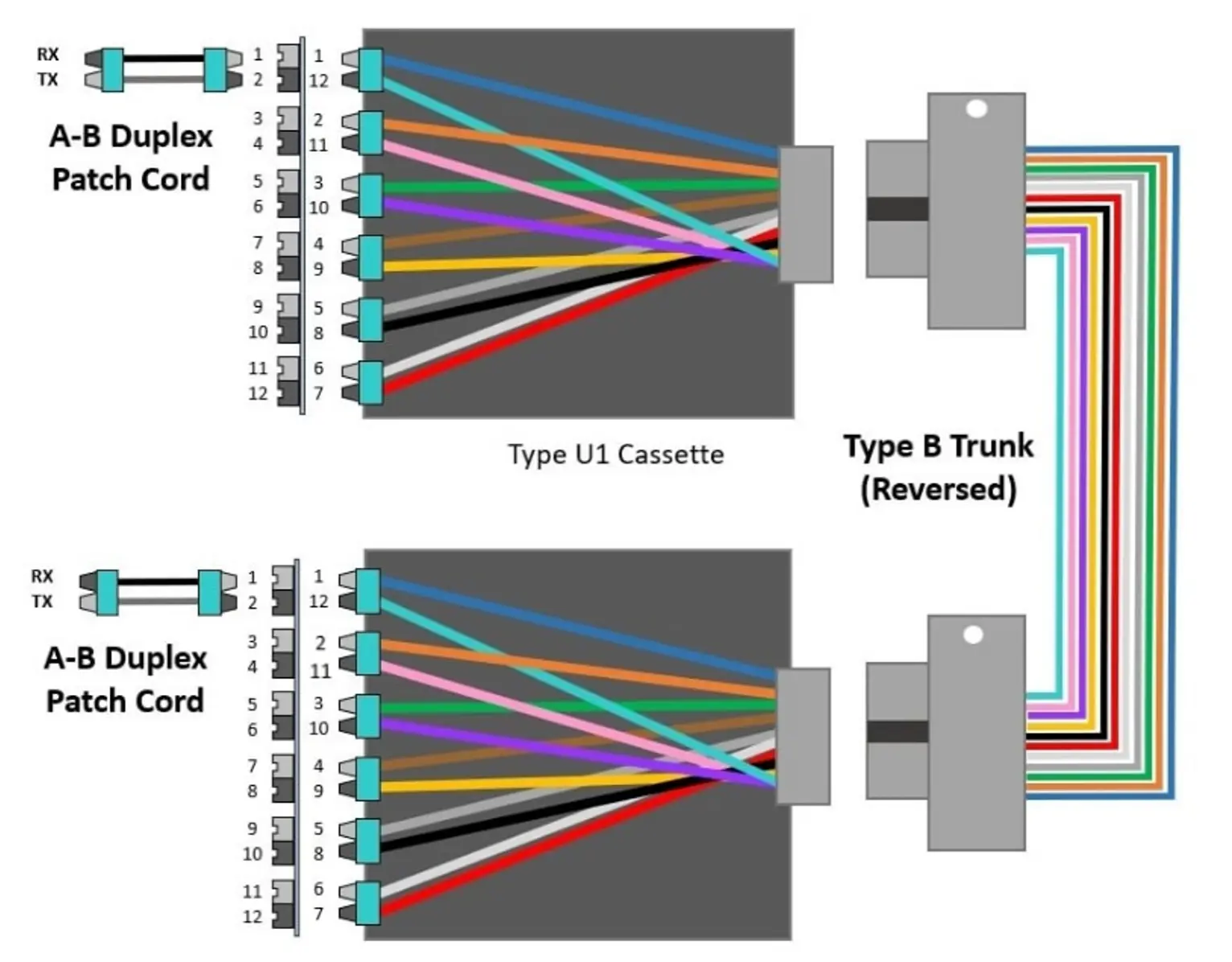

方式U1では、Type U1のファイバトランジションとType Aアダプタを備えたカセットを使用し、Position 12のファイバがPosition 2に変換され、Position 11のファイバがPosition 4に変換されるといった構成になります。
デュプレックス信号に対応する方式U1では、Type BのMPOトランクケーブルと、リンクの両端にA-Bデュプレックスパッチコードを使用します。

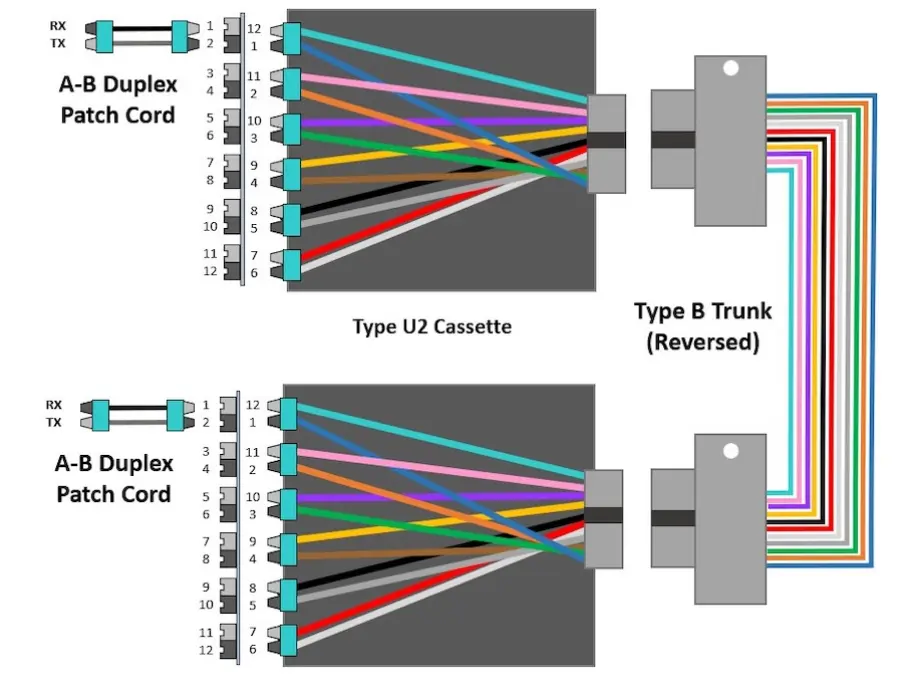

方式U2では、Type U1のファイバトランジションとType Bアダプタを備えたカセットを使用し、Position 12のファイバがPosition 1に変換され、Position 11のファイバがPosition 3に変換されるといった構成になります。
デュプレックス信号に対応する方式U2では、Type BのMPOトランクケーブルと、リンクの両端にA-Bデュプレックスパッチコードを使用します。
方式U1およびU2はいずれも、並列光（パラレルオプティクス）への移行に対応しています。
方式U2はまた、高速な並列光スイッチポートが複数の低速デュプレックスポートに接続されるダイレクトブレイクアウト構成にも対応しており、例えば8ファイバの400ギガスイッチポートを活用して、4つのデュプレックス100ギガサーバ（4×100）に接続するような構成が可能です。
ダイレクトブレイクアウト構成で方式U1を使用する場合、非標準のA-Aデュプレックスパッチコードが必要となります。

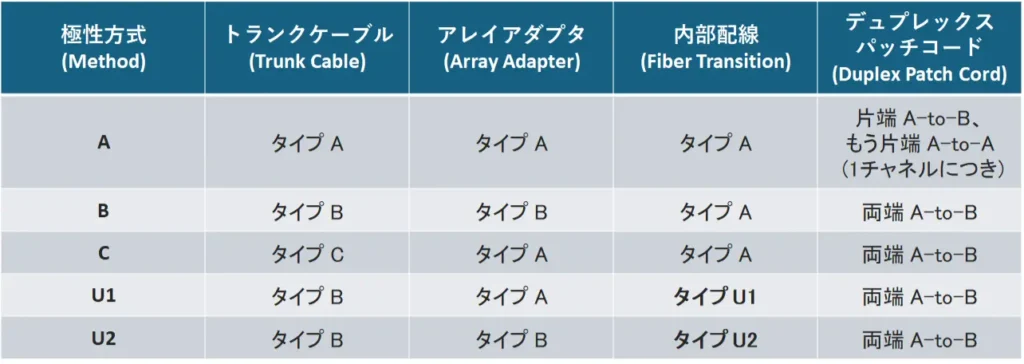

以下の表は、アレイベースのデュプレックス信号をサポートする構成要素をまとめたものです。
極性方式を選定する際の重要な考慮事項
TIA規格では、アレイベースのデュプレックス構成向けに、相互に互換性のない5つの極性方式が採用されているため、適切な方式を選定することは困難となる場合があります。
どの方式を選択する場合でも、チャネル全体で一貫性を維持する必要があり、異なる方式のコンポーネントを混在させることはできません。方式を選定する際には、チャネルの両端で異なるカセットやパッチコードが必要となるといった、運用上の複雑性についても考慮する必要があります。将来の移行を考慮した設計も、極性戦略の一部として考慮されるべきです。
並列光やブレイクアウト構成への移行に対応できる方式を選択することで、将来的な複雑化や高コストな部品交換を回避することができます。使用する極性方式において採用されている端面角度を理解することも重要です。
例えば、方式Bにおけるキーアップ同士の接続は、角度付き物理接触（APC）端面を持つMPOコネクタには適していません。これは物理的な不適合を引き起こし、8度の角度が正しく接続されることを妨げます。
すべてのシングルモードMPOコネクタはAPC端面を備えていますが、400Gおよび800Gといった高速アプリケーションでは、APC端面を持つマルチモードMPOコネクタも標準となりつつあります。
TIA-568規格を策定しているTIA技術委員会TR-42は、568.3-E規格の改訂において極性の明確化および簡素化を行い、各極性方式の構成要素を識別するためのシンボルの使用も導入しました。
デュプレックス極性の確認方法
送信信号が対応する受信側と一致する適切なデュプレックス極性を確保することは、光リンクが機能するために不可欠です。
しかし、デュプレックス接続における送信側と受信側は混同しやすく、特にリンクの両端を一度に確認できない場合には、どちらがどちらかを判別できないことがあります。
重要な注意事項：どのファイバが送信しているかを確認するために、ポートを直接覗き込んではいけません。これは目に対して潜在的に危険であり、そもそも光を見ることはできません。
ポートのどちら側がアクティブであるかを特定し、それに基づいて正しく接続することで、多くの時間と推測作業を省くことができます。
以下の動画では、FiberLert™ 現用光識別器を使用してデュプレックス極性を確認する、迅速かつ簡単な方法を紹介しています。
どちらの側がアクティブ（送信中）なのか？推測に頼るのはやめましょう。
FiberLertを使えば、デュプレックス光接続の極性をその場で確認できます。
ポートやファイバ端面に近づけるだけで、光と音でアクティブなファイバを知らせます。
エンドツーエンドのデュプレックス構成であっても、MPOトランクを使用したアレイベース構成であっても、極性の確認はアクティブ機器が接続されるデュプレックスポート側で行えば十分です。
また、トランクケーブルやカセットを接続する前に、デュプレックスチャネルで使用するMPOコネクタは必ず検査し、必要に応じて清掃することを忘れないでください。
以上が原文に基づいた翻訳内容です。
■ Cabling Cert Tech補足解説：MPO極性の実装理解
ここからは、現場で混乱しやすいポイントを、実際の製品構成をもとに補足します。
特にMethod U1 / U2は、カセット内部の配線構造を理解しないと正しく判断できません。
本章では、PANDUITのカセットを例に、極性の仕組みを実装レベルで整理していきます。
■ カセット内部の配線（Fiber Transition）で何が変わるのか
ここからは、現場で特に混乱しやすいカセット内部の配線（Fiber Transition）の違いについて整理します。
ANSI/TIA-568.3-Eで定義されたMethod U1とU2は、いずれもType-Bトランクケーブルと標準A-to-Bパッチコードを前提とした「ユニバーサル運用」を実現する方式です。
しかし、両者の本質的な違いは
👉カセット内部でのファイバの出し方（出口の並び）にあります。
■ U1とU2の違い（最重要ポイント）
U1とU2は、いずれもMPOの両端（1番と12番など）をペアとして扱いますが、LCポート側での並び方が異なります。
- Method U1
→ MPOの配列をそのままLC側へ展開（1-12の順） - Method U2
→ 同じペアを使用しつつ、LC側で上下を反転（12-1）して出力
この違いはわずかに見えますが、
👉 ブレイクアウト構成での配線のシンプルさに大きく影響します。
■ なぜU2が次世代で注目されているのか
U2では、カセット内部であらかじめ「ペアの反転（Pair Flip）」を行うため、以下のようなメリットがあります。
- ブレイクアウトケーブルとの整合が取りやすい
- 特殊なパッチコードを使用せずに構成できる
- 高密度環境（400G/800G）での配線がシンプルになる
👉 つまり
現場の調整作業を“カセット内部で吸収している”設計です。
■ 実際の製品での違い（PANDUITの例）
この違いは、実際の製品カタログでも明確に区別されています。

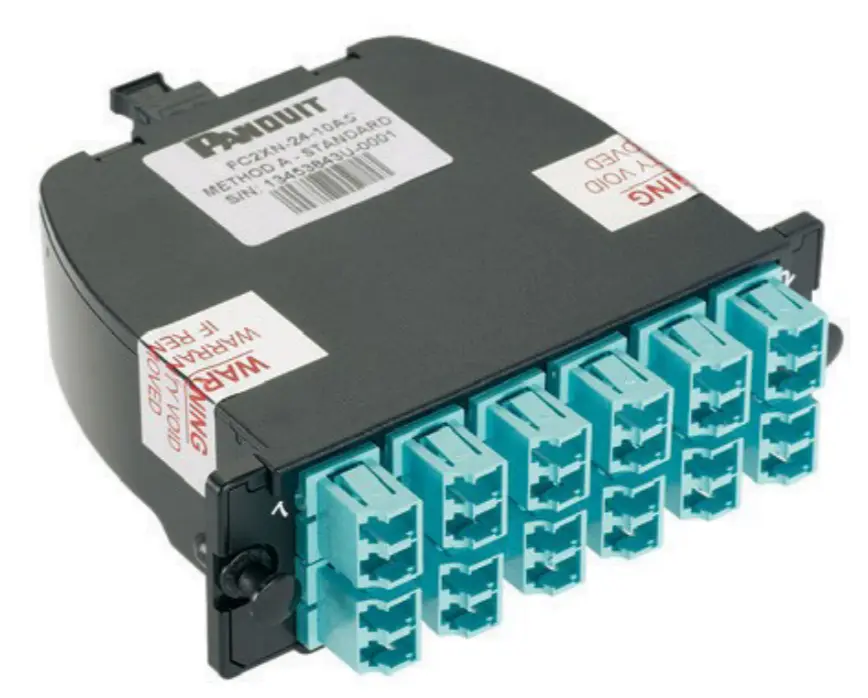

例えば、PANDUITのカセット（QuickNet™ MTP* 光ファイバーカセット）では型番末尾により極性方式が識別されます：
- U = Universal（U1相当）
- U2 = Universal（Pair Flipped）

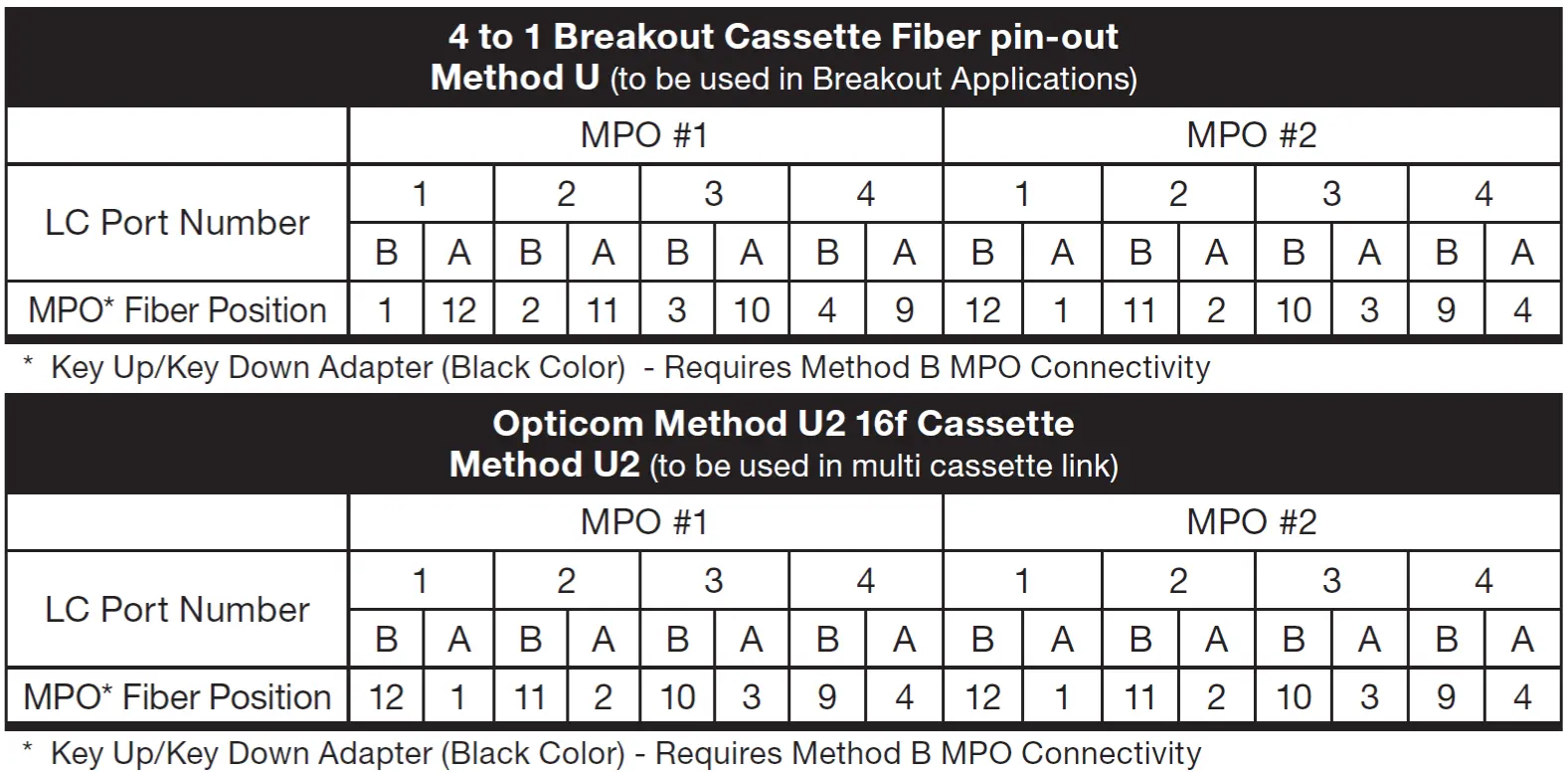

出典：PANDUIT社Opticom Series 4-to-1 reakoutFiber Optic Cassettes 仕様書より抜粋
また、カタログ内のピン配列表を見ると、U1とU2ではLCポートに対するMPO側の接続順が上下で入れ替わっていることが確認できます。
👉 これが「U2は出口でひっくり返っている」という構造の正体です。
■ 高密度カセットの構造（実務での注意点）
実際の製品では、1つのカセットに複数のMPOコネクタが実装されている場合があります。
例えば、16芯構成のカセットでは：
- 背面にMPOコネクタが2つ（MPO #1 / #2）
- 前面にLC Duplexポートが8個
という構成になっており、
- MPO #1 → 左側のLCポート群
- MPO #2 → 右側のLCポート群
に分配されています。
それぞれのMPOに対して、
👉 同じU2の配線ロジック（12-1の反転）が独立して適用されています。
■ シングルモード（APC）での注意点
シングルモード（APC研磨）の場合は、さらに重要なポイントがあります。
APCコネクタは端面が斜めに研磨されているため、
👉 必ず対向する向きで接続する必要があります。
そのため、実際の接続では：
- カセット側：Key Up
- トランク側：Key Down
- アダプタ：Type A（Key Up ⇔ Key Down）
という構成で接続されるのが基本です。
👉 この「キーの向き」は
極性だけでなく反射損失にも直結する重要ポイントです。
■ まとめ（現場での判断軸）
Method U1とU2は、どちらも優れた設計ですが、
選択の基準はシンプルです。
- U1
→ 従来構成との整合性・シングルモード環境 - U2
→ 高密度・高速（400G/800G）・ブレイクアウト前提
重要なのは、どちらが優れているかではなく
👉 システム全体で一貫して統一することです。
