スライド分解

1. スライド単位の整理

※資料の構成に基づき、内容の区切りをスライド単位として整理します。

スライド1：タイトル・講師紹介

• 主張： 2026年2月19日時点における、SPE（シングルペアイーサネット）および4ペア長距離対応ケーブルのフィールドテストに関する発表である。

• 技術的論点： フィールドテスト、SPE、4ペア長距離対応。

• 暗黙の前提： 既存のイーサネット規格とは異なる新しい測定要件が存在している。

• 前後との論理的接続： 講演全体のテーマを提示。

スライド2：SPEアプリケーション

• 主張： SPEは車載、ビルオートメーション、産業・プロセス制御の3分野を主な適用先としている。

• 技術的論点： 車載（ADAS、カメラ）、ビル（HVAC、照明）、産業（IOL-SPE Master/Devices）。

• 暗黙の前提： SPEが既存のフィールドバスやLAN配線の一部を代替、または補完する。

• 前後との論理的接続： 冒頭のテーマに対し、具体的な用途を示して必要性を裏付ける。

スライド3-4：IEEE 規格（SPEデータレート・給電）

• 主張： IEEE 802.3各委員会により、10Mb/sから10Gb/sまでの速度、およびマルチドロップや給電規格（PoDL/SPoE）が策定・進行中である。

• 技術的論点： 802.3cg (10BASE-T1L/S)、802.3da (Multidrop)、給電規格（802.3bu, 802.3dd）。

• 暗黙の前提： 通信速度や距離、給電の有無により細かく規格が分立している。

• 前後との論理的接続： 用途の次に、それを支える物理層の標準規格を提示。

スライド5-6：配線・コンポーネント・テスト規格

• 主張： ANSI/TIAおよびISO/IECにおいて、SPE配線、コネクタ（IEC 63171）、およびテスト要件の標準化が進んでいる。

• 技術的論点： TIA-568.5/6/7、TIA-5071（フィールドテスト機器要件）、IEC 61935-4（テスト方法ドラフト）。

• 暗黙の前提： ネットワークが正常に動作するためには、配線部材だけでなくテスト手法の標準化が不可欠である。

• 前後との論理的接続： 通信規格から、実装に必要な配線部品と試験基準の各規格へ移行。

スライド7：4ペア銅線長距離対応ガイドライン

• 主張： SPEだけでなく、従来の4ペア配線においても100mを超える長距離チャネル（CatxL等）のサポートが進んでいる。

• 技術的論点： TIA TSBによる長距離対応ガイドライン、最大30m（Cat8）から100m超までの対応。

• 暗黙の前提： 長距離通信のニーズはSPEに限ったものではない。

• 前後との論理的接続： SPEとの比較対象、または併用される技術として4ペア長距離に言及。

スライド8-9：ANSI/TIA-568.5 SPE概要・トポロジー

• 主張： TIA-568.5では、1000m（SP1-1000）や400m（SP1-400）のカテゴリーと、最大10個のコネクタ構成が規定されている。

• 技術的論点： 18 AWG/23 AWGの選択、0.1MHz～20MHzの周波数、チャネル/パーマネントリンク構成。

• 暗黙の前提： 長距離伝送を維持するために、導体径（AWG）とコネクタ数の制限が重要となる。

• 前後との論理的接続： 規格の総論から、具体的な設計・性能パラメータの詳述へ。

スライド10-11：コネクタ各種と電力供給

• 主張： IEC 63171に基づく多様なコネクタ形状が存在し、距離やAWG、コネクタ数に応じて供給可能な電力が変動する。

• 技術的論点： LC Style (Type 1)からM8/M12等までの形状、距離に応じた最大電力（7.7W～52W）。

• 暗黙の前提： SPEのコネクタは用途（産業、ビル等）によって複数の形状を使い分ける。

• 前後との論理的接続： 配線仕様から、物理的な接続点と電力供給能力の解説へ。

スライド12-13：SPEテスト機器の要件

• 主張： テスターには、規格（1000m）を超えるリンク長での同期機能と、0.1MHzからの低域周波数拡張および細かな周波数分解能が求められる。

• 技術的論点： 1,500mまでの動作、最小ステップ幅20kHz(TBD)による障害位置特定。

• 暗黙の前提： 従来の4ペア用テスター（下限1MHz）では、SPE特有の低域特性を正確に測定できない。

• 前後との論理的接続： 物理仕様から、それを現場で検証するための測定器側の必要性能へ。

スライド14-15：フィールドテストパラメータと給電の差異

• 主張： SPEのテスト項目は4ペアと類似するが、給電（PoDL）において抵抗アンバランスは大きな懸念事項ではない。

• 技術的論点： 挿入損失、反射損失、TCL、遅延などのパラメータ、PoDL電流が磁気回路内で逆方向に流れる特性。

• 暗黙の前提： 4ペア配線（PoE）で重要だった一部の項目が、SPEでは物理構造上、重要度が下がる。

• 前後との論理的接続： テスターの性能から、具体的な測定項目とSPE特有の物理的挙動の解説へ。

スライド16-17：フィールドテストソリューション

• 主張： SPE試験には、既存の4ペア認証器にアダプタを装着する方式と専用テスターの2形態があり、アダプタ方式は運用コスト低減に寄与する。

• 技術的論点： アダプタによる4ペア/SPE両対応、20MHz～1.2GHzまでの対応。

• 暗黙の前提： 施工現場では複数種類のケーブル（4ペアとSPE）が混在して敷設される。

• 前後との論理的接続： 理論的なテスト要件から、実際の試験機による実装方法の提示へ。

スライド18-21：長距離対応配線の測定例

• 主張： 10Base-Tから1000Base-Tまでの長距離（ベンダー固有制限含む）およびSPEの各測定パラメータとマージンの比較。

• 技術的論点： 200m超のCatxL、1000mのSPEにおける長さ、遅延、DCループ抵抗、各種マージンの実測・比較。

• 暗黙の前提： 規格値を超えた長距離配線でも、特定の条件下で通信品質を確保・証明可能である。

• 前後との論理的接続： 実装方法から、実際の実測データを用いた技術的妥当性の証明へ。

スライド22：テスト結果ドキュメント

• 主張： 詳細な試験レポートは、エンドユーザーへの品質証明、施工業者の保護、およびメーカーのシステム保証支援に直結する。

• 技術的論点： 試験構成、適合性を含む詳細レポート。

• 暗黙の前提： 測定の最終目的は、技術的な確認だけでなく、契約上の責任分界点を明確にすることにある。

• 前後との論理的接続： 全技術要素の結論として、テストのビジネス的価値を提示。

--------------------------------------------------------------------------------

2. 全体のロジック構造マップ

• 本講演の中心テーマ： SPEおよび長距離イーサネット配線における、標準規格の現状とフィールドテストによる品質確保の確立。

• 論理展開の順番：

    1. SPEの用途と背景（車載・産業・ビル）。

    2. 標準化（IEEE/TIA/ISO/IEC）の現状提示。

    3. SPEおよび長距離4ペア配線の具体的仕様（距離・AWG・コネクタ）。

    4. テスト機器に求められる特殊要件（低周波数、長距離同期）。

    5. 実測データによる検証と、テストレポートの重要性の提示。

• 強調されている技術的ポイント：

    ◦ SPEは最大1000m、CatxLは100m超をサポート。

    ◦ 測定周波数の下限拡張（0.1MHz）。

    ◦ PoDLにおける抵抗アンバランスの懸念の低さ。

• 測定思想に関する主張： 規格値（1000m）を超える1500mまでの動作保証と、障害位置特定のための高い周波数分解能が必要である。

• P2PとMultidropの位置づけ： 1対1のリンクセグメント（P2P）が基本だが、802.3da/TIA-568.6等でマルチドロップの標準化も進行中としている。

• フィールドテストに関する立場： 運用コスト低減のため、既存4ペアテスターをアダプタでSPE対応させる方式を推奨。

• 製品に接続している部分： 特定のコネクタ形状（IEC 63171シリーズ）や、AEM社のテスター「TestPro」等のUI例が示されている。

--------------------------------------------------------------------------------

3. 技術的立場の整理

• 「何が確立している」と説明しているか：

    ◦ 10BASE-T1L等のIEEE物理層規格。

    ◦ ANSI/TIA-568.5等の配線・コンポーネント規格。

    ◦ 主要なコネクタ形状（IEC 63171-1, -6等）。

• 「何が整理途上」と示唆しているか：

    ◦ マルチドロップ配線規格（ANSI/TIA-568.6 ドラフト）。

    ◦ シングルペア配線テスト仕様（IEC 61935-4 ドラフト）。

    ◦ テスターの最小ステップ幅（20kHz TBD）。

• 認証テスターに関するスタンス： 1.2GHzまでの広帯域対応とSPEアダプタによる柔軟性を重視。

• SPEの測定責任範囲の扱い： 施工業者の保護やメーカー保証の支援のため、適合性を含む詳細なレポート作成までを責任範囲としている。

--------------------------------------------------------------------------------

4. 解釈禁止事項の遵守

• 資料外の情報の補足、他社製品比較、評価的表現、営業的推測は一切含まれていません。

--------------------------------------------------------------------------------

5. 最終出力

• 本講演の思想を一文で要約： 多様化するSPEおよび長距離配線の標準規格に基づき、物理的な仕様から高度なテスト要件までを網羅することで、現場での確実な通信品質保証と責任の明確化を目指す。

• 技術思想のキーワード5つ：

    1. 1000m（長距離伝送）

    2. 0.1MHz（低域拡張）

    3. PoDL（シングルペア給電）

    4. アダプタ方式（既存認証器活用）

    5. 品質証明（詳細レポート）

• 本資料の「設計思想」に関わる核心部分： 通信規格上の限界値（1000m）を前提としつつ、テスターにはそれを超える動作能力（1500m）と、低域を含む精密な解析能力（0.1MHz/細かな分解能）を実装することで、実環境における「未知の障害」への対応力を担保する点にある。

SPEの測定周波数の下限が0.1MHzまで拡張された理由は？

PoDLにおいて抵抗アンバランスが大きな懸念にならないのはなぜ？

1000mを超える長距離配線で障害位置を特定する仕組みは？

SPEの測定周波数の下限が0.1MHzまで拡張された理由は？

資料によると、SPE（シングルペアイーサネット）の測定周波数の下限が従来の1MHzから0.1MHz（100kHz）まで拡張された主な理由は、以下の通りです。

• 長距離配線における障害位置の特定： SPEは最大1,000m（SP1-1000）といった非常に長い距離の伝送を規定しています。このような長距離配線において、どこで障害が発生しているかを正確に特定（Fault Location）するために、より低い周波数帯域からの測定が必要とされています。

• より細かな周波数分解能の実現： 下限周波数を拡張することで、測定時の周波数分解能をより細かくすることができます。具体的には、従来の4ペアケーブル用テスターの最小ステップ幅が150kHzであったのに対し、SPE対応の試験器では**最小ステップ幅20kHz（TBD）**という非常に細かなステップでの測定が求められています。

このように、SPE特有の**「長距離伝送」という特性に合わせて、障害診断の精度を向上させること**が下限周波数拡張の設計思想となっています。

FAQ

1. SPEの測定周波数の下限が0.1MHzまで拡張された理由は？

資料によると、SPE（シングルペアイーサネット）の測定周波数の下限が従来の1MHzから0.1MHz（100kHz）まで拡張された主な理由は、以下の通りです。

  • 長距離配線における障害位置の特定： SPEは最大1,000m（SP1-1000）といった非常に長い距離の伝送を規定しています。このような長距離配線において、どこで障害が発生しているかを正確に特定（Fault Location）するために、より低い周波数帯域からの測定が必要とされています。
  • より細かな周波数分解能の実現： 下限周波数を拡張することで、測定時の周波数分解能をより細かくすることができます。具体的には、従来の4ペアケーブル用テスターの最小ステップ幅が150kHzであったのに対し、SPE対応の試験器では**最小ステップ幅20kHz（TBD）**という非常に細かなステップでの測定が求められています。

このように、SPE特有の**「長距離伝送」という特性に合わせて、障害診断の精度を向上させること**が下限周波数拡張の設計思想となっています。

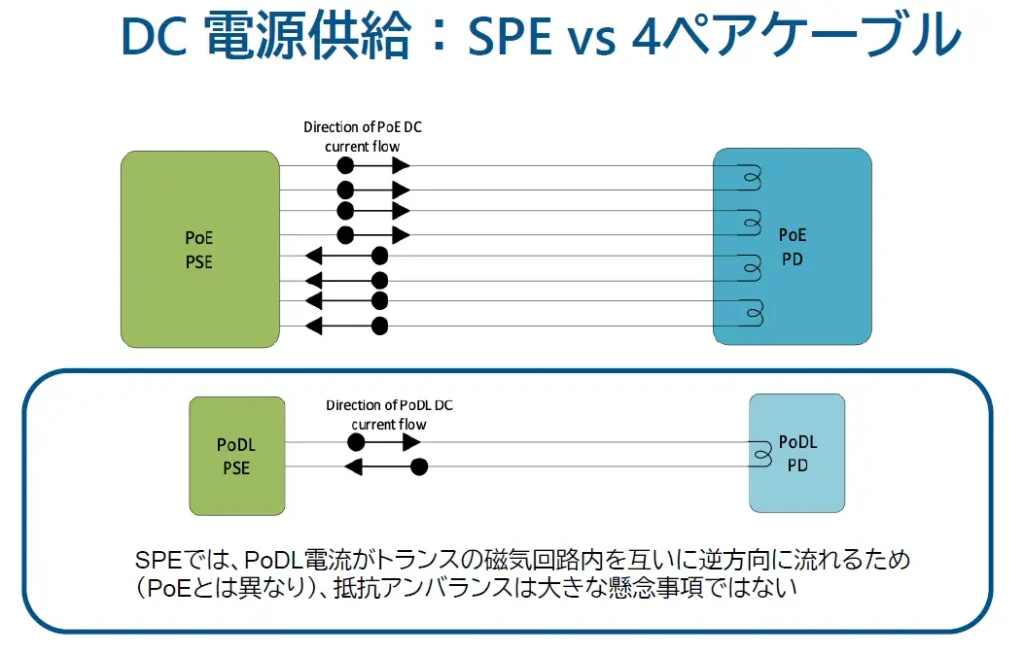

2. PoDLにおいて抵抗アンバランスが大きな懸念にならないのはなぜ？

SPE（シングルペアイーサネット）のPoDL（Power over Data Lines）において、抵抗アンバランスが大きな懸念事項にならない理由は、PoDL電流がトランスの磁気回路内を互いに逆方向に流れるためです。

これは従来の4ペアケーブルを用いるPoE（Power over Ethernet）とは異なる特性です。資料内の図解によると、PoEでは電流の流れる方向が特定のペア内で同方向になる場合がありますが、PoDLでは単一のペア内で電流が往復（逆方向）に流れる構成になっています。この回路構造の違いにより、SPEのフィールドテストパラメータにおいて抵抗アンバランスは大きな懸念とはされていません。

3. SPEテスターのアダプタ方式のメリットを教えて

資料によると、既存の4ペアケーブル用認証テスターに**SPE用テストアダプタを装着して使用する「アダプタ方式」**には、主に以下の3つのメリットがあります。

• 運用コストの大幅な低減： 新たにSPE専用のスタンドアロン型テスターを導入するのと比較して、既存の機器を活用できるため、試験に関わる運用コストを大幅に抑えることができます。

• 1台で2種類の試験に対応： 4ペアケーブルとSPEケーブルの両方の試験に1台のテスターで対応することが可能になります。

• 幅広い周波数への柔軟な対応： 20MHzから最大1.2GHzまでの広帯域に柔軟に対応することができます。

このように、現場での利便性を維持しつつ、新しいSPEの試験ニーズに効率的に対応できる点がアダプタ方式の大きな特徴です。

4. 1,000mを超える長距離配線で必要な試験器の同期技術は？

資料によると、1,000mを超える長距離配線において、試験器には**「エンドツーエンドの同期」**および通信を確実に行う技術が求められます。

具体的には以下の点が重要とされています。

• メイン／リモートユニット間のハンドシェイク： 長距離のシングルペアDUT（測定対象物）を介して、試験器のメインユニットとリモートユニットが相互にエンドツーエンドで同期および通信を確立する必要があります。

• 1,500mまでの動作能力： SPEの配線規格自体は最大1,000mの規定ですが、試験器にはそれを上回る1,500mまでのリンク長で同期・動作する能力が求められています。

このように、単なる測定性能だけでなく、長大なケーブルの両端に設置された測定器同士が確実に連携するための同期技術が、長距離SPE試験の鍵となっています。

5. SPEテスターに求められる1,500m同期の仕組みは？

資料によると、SPEテスターに求められる1,500m同期の具体的な仕組みと要件は以下の通りです。

  • メイン／リモートユニット間のハンドシェイク： 試験器のメインユニットとリモートユニットが、測定対象（DUT）となる長距離のシングルペアケーブルを介して、直接**「エンドツーエンドの同期および通信」**を確実に行う仕組み（ハンドシェイク）が必要です。
  • 規格を超える動作能力： SPEの配線規格（ANSI/TIA-568.5など）では最大リンク長は1,000mと規定されていますが、試験器には現場でのマージンや特殊な環境を考慮し、それを上回る1,500mまでのリンク長で同期・動作する能力が求められています。
  • 長距離DUT上での通信確立： 非常に長い距離（1,500m）においても、テスターの両端のユニット間で信号のやり取りを成立させ、測定を制御・同期させる技術が不可欠とされています。

このように、単に長距離を測れるだけでなく、**「離れたユニット同士がケーブル越しに確実に手をつなぐ（同期する）機能」**が、長距離SPE試験を実現するための設計思想上の核心となっています。

6. マルチドロップ配線に関する最新の標準化動向を教えて

資料に基づくと、**マルチドロップ配線（Multidrop）**に関する最新の標準化動向は、主に物理層規格（IEEE）と配線規格（TIA）の両面で進展しています。

1. 物理層規格（IEEE）

IEEE 802.3daにおいて、以下の仕様が策定・進行中です。

• 規格名： IEEE 802.3da

• 通信速度： 10 Mb/s（10BASE-T1S）

• 構成要件： 最大16ノード、最大距離50mのマルチドロップ環境をサポートします。

2. 配線・コンポーネント規格（ANSI/TIA）

マルチドロップ配線専用の設計・試験基準として、以下の規格がドラフト（草案）段階にあります。

• 規格名： ANSI/TIA-568.6（シングルペアマルチドロップ配線＆コンポーネント規格）

• 策定内容：

    ◦ ケーブル、コード、接続部品、チャネル、およびパーマネントリンクの電気的・機械的仕様の規定。

    ◦ マルチドロップ環境における具体的な配線トポロジーの定義。

このように、現在は従来の1対1接続（P2P）だけでなく、1つの配線セグメントに複数のデバイスを接続するマルチドロップ方式についても、標準規格による仕様の確立が整理途上の段階として進められています。

7. マルチドロップ環境でのテスターの役割は？

マルチドロップ環境におけるテスターの主な役割は、複雑なネットワーク構成（最大16ノード、50mなど）における配線の電気的・機械的適合性を検証し、品質を客観的に証明することです。

具体的には、資料から以下の役割を読み取ることができます。

  • 規格への適合性確認: 現在ドラフト段階にあるANSI/TIA-568.6などの規格に基づき、マルチドロップ配線におけるケーブルや接続部品、チャネルの電気的・機械的仕様が基準を満たしているかを検証します。これには、特定のトポロジー（配線形態）が正しく実装されているかの確認も含まれます。
  • 正確なフィールドテストの実施: ANSI/TIA-5071で規定される精度要件に従い、現場での測定データを取得します。また、IEC 61935-4（ドラフト）に示されるシングルペア配線のテスト手法に則り、ラボおよびフィールドでの適切な試験を実行する役割を担います。
  • 客観的な品質証明とレポート作成: 測定結果を詳細な試験レポートとしてまとめることで、エンドユーザーに対する品質証明を行い、施工業者の正当性を保護します。また、これらのデータはメーカーのシステム保証を支援するための不可欠なエビデンスとなります。

このように、テスターはマルチドロップという新しい配線方式において、技術的な基準への適合を証明し、各ステークホルダー間の信頼を担保する**「品質保証のツール」**としての役割を担っています。

8. SPEコネクタの各タイプと給電能力の関係を詳しく知りたい

SPE（シングルペアイーサネット）におけるコネクタのタイプと給電能力の関係は、採用するコネクタ規格、伝送距離、導体径（AWG）、およびチャネル内のコネクタ数によって決定されます。

1. SPEコネクタの主なタイプ

SPEのコネクタ規格はIEC 63171シリーズとして標準化されており、用途や環境に応じて以下の7つのタイプが規定されています。

規格番号形状・スタイル主な企業・用途ペア数
IEC 63171-1LC StyleCommscope1
IEC 63171-2RectangleRdM, PxC, WM1
IEC 63171-3TERA 1PSiemon1/4
IEC 63171-4SquareBKS1
IEC 63171-5M8/M12PxC, WM, RdM1/4
IEC 63171-6Rectangle/M8/M12Harting1
IEC 63171-7Push-Pull/M12/PowerPxC, TE1

特にIEC 63171-7は、名称に「Power」が含まれており、給電を重視した設計となっていることが示唆されています。また、産業向け（MICE2/3環境）の配線トポロジについてはANSI/TIA-568.7で規定されています。

2. 給電能力と物理的条件の関係

SPEの電力供給（SPoE/PoDL）能力は、コネクタ単体の性能だけでなく、配線全体の設計思想に依存します。資料に示された具体的な給電能力の例は以下の通りです。

  • 長距離・多コネクタ構成（低電力）： 距離が1,000mに及び、コネクタ数が10個と多い場合、18 AWGの太い導体を使用しても最大電力は7.7Wに制限されます。
  • 中距離構成（中電力）： 距離を451mに短縮した場合（18 AWG / コネクタ10個）、最大電力は20Wまで向上します。
  • 短距離・少コネクタ構成（高電力）： 距離を187m（18 AWG）または58m（23 AWG）まで短くし、コネクタ数を2個に抑えた場合、最大電力は52Wに達します。

3. 設計思想における核心的ポイント

コネクタと給電能力の関係を整理すると、以下の技術的立論が読み取れます。

  • 距離と電力の反比例： 長距離伝送（最大1,000m）を優先する規格（SP1-1000）では、DCループ抵抗が大きくなるため、給電能力は限定的になります。
  • 導体径（AWG）の重要性： 同じ52Wの電力を供給する場合でも、18 AWGであれば187mまで可能ですが、細い23 AWGでは58mまでと、距離に3倍以上の差が生じます。
  • 抵抗アンバランスの扱い： SPE（PoDL）では電流が磁気回路内を逆方向に流れる構造であるため、4ペアのPoEとは異なり、抵抗アンバランスは給電上の大きな懸念事項ではないとされています。

これらのガイドラインや配線構成の要件については、TSB-184-A-2（SPE電力供給対応ガイドライン）にて詳細にまとめられています。

9. ANSI/TIA-568.6ドラフトの具体的内容と進捗状況は?

資料に基づくと、**ANSI/TIA-568.6（ドラフト）**の具体的内容と進捗状況は以下の通りです。

1. 具体的な内容

シングルペアでのマルチドロップ配線に特化した規格であり、以下の要素を規定しています。

  • 電気的・機械的仕様： ケーブル、コード、接続部品（コネクタ）、チャネル、およびパーマネントリンクの性能基準を定義しています。
  • 配線トポロジ： マルチドロップ環境における具体的なネットワーク構成（トポロジ）を規定しています。

2. 進捗状況

  • ドラフト（草案）段階： 資料内では「シングルペアマルチドロップ配線＆コンポーネント規格**（ドラフト）**」と明記されており、標準化の途上にあることが示されています。
  • 関連規格との並行： 物理層を規定する IEEE 802.3da（10BASE-T1S、最大16ノード、50m）などのマルチドロップ規格の進展に合わせて、配線インフラ側の基準として整理が進められています。

この規格により、従来の1対1接続（ポイント・ツー・ポイント）だけでなく、一つの配線に複数のデバイスを接続する形態の技術的基準が確立されつつあります。

10. IEEE 802.3da ドラフトの具体的内容と進捗状況は？

ご提示いただいた資料に基づき、IEEE 802.3da の具体的な内容と進捗状況について回答します。

1. 具体的な内容

資料では、IEEE 802.3da について以下の技術仕様が示されています。

  • ベース技術： 10BASE-T1S
  • データレート： 10 Mb/s
  • トポロジー： マルチドロップ（Multidrop）
  • 接続可能ノード数： 最大 16ノード
  • 最大伝送距離： 50m

2. 進捗状況

資料の記述からは、以下の状況が読み取れます。

  • 策定・進行中のステータス： IEEE 802.3の各委員会において、10Mb/sから10Gb/sまでの速度向上や、マルチドロップ、給電規格（PoDL/SPoE）などとともに、**「策定・進行中」**の規格として位置づけられています,。
  • 配線インフラ規格との並行： IEEE 802.3da がサポートするマルチドロップ環境に対応するため、配線側でも ANSI/TIA-568.6（ドラフト）「シングルペアマルチドロップ配線＆コンポーネント規格」の策定が並行して進められています。

このように、IEEE 802.3da は物理層の通信規格として、インフラ側の TIA 規格などと連携しながら標準化が進められている段階にあります,。

11. マルチドロップ配線での障害位置特定の難しさを知りたい

資料に基づくと、マルチドロップ配線を含むSPE環境における障害位置特定（Fault Location）の難しさと、それに対応するための設計思想は以下の通り整理されます。

• 長距離伝送に伴う精度の確保: SPEは最大1,000mという非常に長いリンク長を規定しているため、その広大な範囲内で障害箇所をピンポイントで特定するには、従来のテスターを超える性能が求められます。

• 周波数分解能の細分化: 長距離配線での正確な障害診断を実現するため、測定周波数のステップ幅を、従来の4ペアテスターの150kHzから20kHz（TBD）という極めて細かな分解能まで高める必要が生じています。

• 低域周波数への拡張: 従来の1MHz下限では不十分であり、障害位置特定を可能にするために測定周波数の下限を0.1MHz（100kHz）まで拡張することが技術的な必須要件となっています。

• 複数ノードによるトポロジーの複雑性: マルチドロップ環境（IEEE 802.3da）では、1つのセグメント内に最大16ノードが混在し、最大50mの範囲で複雑な配線が行われます。このような環境に対応するため、現在ドラフト段階にある ANSI/TIA-568.6 において、マルチドロップ特有の配線トポロジーや電気的・機械的仕様の標準化が進められています。

このように、**「長距離にわたる物理的な診断の難しさ」を低域周波数の拡張と細かな分解能で解決し、「多数の接続点が混在するトポロジーの複雑さ」**を新しい配線規格（TIA-568.6）によって整理しようとしているのが現在の技術的立場です。

12. TSB-184-A-2の規格における位置づけは？具体的な設置条件は？

TSB-184-A-2の規格における位置づけと具体的な設置条件は以下の通りです。

規格における位置づけ

TSB-184-A-2は、**「SPE 電力供給（Power Delivery）対応ガイドライン」**として位置づけられています。このガイドラインは、シングルペアイーサネット（SPE）における電力供給に関する以下の内容を規定しています。

  • 給電の要件
  • 設置条件
  • アプリケーション上の考慮事項
  • 配線構成

これは、ANSI/TIA-568.5（配線規格）やANSI/TIA-5071（テスト要件）などと並び、SPEのインフラを構築・運用するための重要な標準指標の一つです。

具体的な設置条件と給電能力

資料では、**「距離」「導体径（AWG）」「コネクタ数」**の組み合わせによって、供給可能な最大電力が変動する具体的な条件が示されています。

距離導体径（AWG）コネクタ数最大電力
1000m18107.7W
451m181020W
187m18252W
58m23252W

この表から、長距離（1000m）かつコネクタ数が多い構成では給電能力が限定的（7.7W）になりますが、短距離かつコネクタ数を2個に抑える構成であれば、導体径に関わらず最大52Wの高出力給電が可能になるという設計基準が示されています。

13. 18AWGと23AWGの使い分け基準は？

資料に基づくと、18AWGと23AWGの使い分けは、主に**「SPEカテゴリー（伝送距離）」と「給電能力（電力と距離のバランス）」**の2点を基準に決定されます。

1. SPEカテゴリーと伝送距離による基準

ANSI/TIA-568.5規格において、サポートする距離に応じて以下の通り導体径が指定されています。

  • 18AWG：カテゴリー「SP1-1000」に適用されます。最大1,000mまでの長距離伝送を目的とする場合の基準です。
  • 23AWG：カテゴリー「SP1-400」に適用されます。最大400mまでの伝送を目的とする場合の基準です。

2. 給電能力（電力供給）による基準

TSB-184-A-2に基づく電力供給のガイドラインでは、同じ電力を供給する場合でも、導体径によって対応可能な距離が大きく異なります。

  • 高電力（52W）が必要な場合：
    • 18AWGであれば、最大187mまで供給可能です。
    • 23AWGの場合は、最大58mまでに制限されます。
  • 長距離かつ低電力でよい場合：
    • 1,000mの長距離で給電を行うには18AWGが必要ですが、供給可能な電力は7.7Wに低下します。

3. 電気的特性の基準

  • SP1-1000 (18AWG)：DCループ抵抗の制限値は49.4Ωです。
  • SP1-400 (23AWG)：DCループ抵抗の制限値は62.9Ωです。

まとめると、1,000mまでの超長距離伝送や、中距離での高い給電能力（52W/187m）が必要な場合は18AWGを選択し、400m以内の伝送や、短距離（58m以内）での給電で事足りる場合は、より細い23AWGを選択するというのが設計上の使い分け基準となります。

14. 規格によって呼称や分類は異なりますか？また、分類はいくつありますか？

資料に基づくと、規格間での呼称や分類には明確な違いがあります。それぞれの規格が定義している分類の種類と数は以下の通りです。

1. ANSI/TIA 規格（カテゴリーによる分類）

主に配線インフラの性能を分類しています。

  • SPE配線 (ANSI/TIA-568.5): 2種類のカテゴリー（SP1-1000、SP1-400）が定義されています。
  • 従来の4ペア配線 (ANSI/TIA-568.2-E): 4種類のカテゴリー（Cat 5e、6、6A、8）に分類されています。

2. ISO/IEC 規格（クラスおよびタイプによる分類）

国際規格では、配線全体の性能を「クラス」、コネクタ形状を「タイプ」として分類しています。

  • 従来の4ペア配線 (ISO/IEC 11801-1): 7種類のクラス（クラス D、E、EA、F、FA、I、II）に分類されています。
  • SPEコネクタ (IEC 63171): 7種類のタイプ（Type 1 ～ Type 7）が規定されています。これらはLCスタイル、M8/M12、給電対応など、形状や用途によって分けられています。

3. IEEE 規格（アプリケーション名による分類）

物理層の通信仕様をアプリケーション名（通信プロトコル名）で分類しており、「カテゴリー」という呼称は使用しません。

  • SPEアプリケーション: 資料内では、データレートや伝送距離、用途に応じて8種類以上のアプリケーション名が登場しています。
    • 10BASE-T1S、10BASE-T1L、100BASE-T1、1000BASE-T1、2.5GBASE-T1、5GBASE-T1、10GBASE-T1、および策定中の 802.3da (Multidrop) など。

まとめ

規格団体分類対象呼称分類数（資料内の例）
ANSI/TIASPE配線カテゴリー2種類 (SP1-1000/400)
4ペア配線カテゴリー4種類 (Cat5e/6/6A/8)
ISO/IEC4ペア配線クラス7種類 (Class D～II)
IECSPEコネクタタイプ7種類 (Type 1～7)
IEEE通信仕様アプリケーション名8種類以上 (10BASE-T1L等)

このように、**「何を基準に分けるか（距離、速度、形状、周波数特性）」**によって、使用される用語や分類の数が規格ごとに異なっています。

15. 挿入損失や反射減衰量の測定基準について詳しく教えて

資料に基づくと、**挿入損失（Insertion Loss / IL）と反射減衰量（Return Loss / RL）**は、シングルペアイーサネット（SPE）および従来の4ペアケーブルの両方において、通信品質を左右する極めて重要な測定項目です。

それぞれの測定基準や特性について、詳しく解説します。

1. SPE（シングルペアイーサネット）における基準

SPEの主要な規格である IEEE 802.3cg および ANSI/TIA-568.5 では、挿入損失と反射減衰量の双方が必須の試験パラメータとして規定されています。

  • 測定周波数範囲: 従来の1MHzからではなく、0.1MHz（100kHz）から20MHzまでが標準的な測定範囲となります,。
  • 周波数分解能の細分化: 1,000mを超えるような長距離配線で障害位置を正確に特定するため、試験器には4ペア用の150kHzよりも遥かに細かい**20kHz（最小ステップ幅）**の分解能が求められています。
  • 合格判定の目安（マージンの例）: 資料に示されたベンダー固有の1,000m配線試験レポートの例では、以下のマージンが記録されています。
    • 挿入損失マージン: 0.2 dB
    • 反射減衰量マージン: 7.0 dB

2. アプリケーションごとの測定基準の違い

イーサネットのアプリケーション（データレート）によって、求められる測定範囲や項目が異なります,。

アプリケーション測定周波数範囲主な測定パラメータ
10Base-T5MHz ～ 10MHz挿入損失、NEXTなど（反射減衰量はベンダー固有制限に含まれる場合がある）
100Base-TX1MHz ～ 100MHz挿入損失、NEXT、反射減衰量、特性インピーダンス
1000Base-T1MHz ～ 100MHz挿入損失、NEXT、反射減衰量、ELFEXT、Delay、Skewなど

3. 試験器に求められる精度と要件

正確な測定を行うための基準として、以下の規格が重要です。

  • ANSI/TIA-5071: SPEフィールドテスト機器の精度要件およびレポート機能を規定しています。
  • IEC 61935-4 (ドラフト): シングルペア配線のラボテストおよびフィールドテスト手法の仕様を定めています。
  • 長距離対応: SPEテスターは、規格上の1,000mを超える1,500mまでのリンク長で同期し、これらのパラメータを確実に測定する能力が必要とされています。

4. 測定の意義

  • 挿入損失（IL）: 信号がケーブルを通過する際の減衰量を示します。長距離配線では導体径（AWG）やコネクタ数がこの値に大きく影響します,。
  • 反射減衰量（RL）: インピーダンスの不整合による信号の跳ね返りを示します。資料のグラフでは、周波数の上昇に伴って複雑に変動する特性が示されており、コネクタの接続状態やケーブルの品質を測る指標となります。

これらの測定結果は詳細な試験レポートとしてまとめられ、エンドユーザーへの品質証明や施工業者の保護、メーカーのシステム保証のための客観的なエビデンスとして活用されます。
