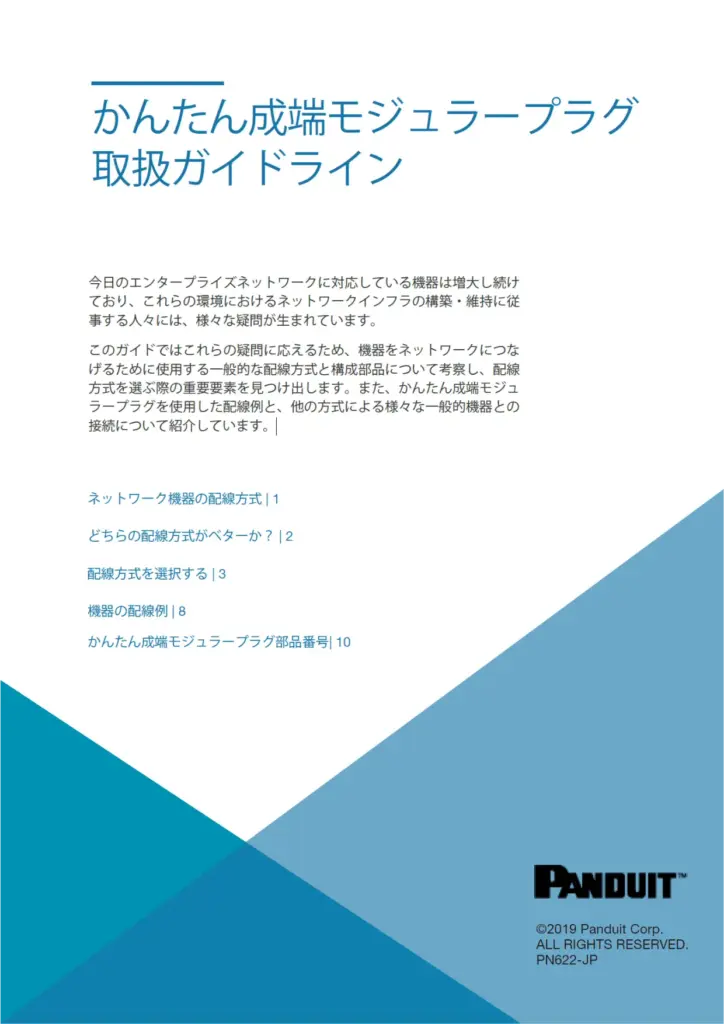

この資料は、ネットワーク機器の施工に関わる方々に向けて、最適な配線方式の選定とその実践的ポイントを紹介した実用ガイドです。配線レイアウトや設置環境に応じた「ダイレクトコネクト方式」と「パッチコード方式」の選び方と活用例を分かりやすく解説しています。

🔍 このガイドでわかること：

📌 配線方式の種類と選び方

• ダイレクトコネクト方式とパッチコード方式の違い
• 各方式のコスト・施工性・柔軟性・信頼性の比較
• TIA-568.2-D に準拠した標準的接続方法もカバー

📌 設置環境に応じた配線方式の選定ガイド

• スペース制約の有無やポートの向き
• ケーブルのルートや取り回し
• 機器の移設予定や将来の保守性

📌 よくある機器の配線例と適合方式

• ワイヤレスAPや監視カメラなどへの接続パターンを写真で解説
• 狭小スペースや天井設置に対応する角度付き成端プラグ

📌 製品ラインナップ（部品番号）付き

• かんたん成端モジュラープラグ各種（ストレート／アングル／シールド）
• 再成端可能ツールやコンパクト成端ツール

---

✅ こんな方におすすめ：

PoE対応機器の設置効率化を目指す方

ネットワーク機器の現場設置や配線構築に関わる技術者

Cat 6A配線施工のコスト削減や時間短縮を検討中の方

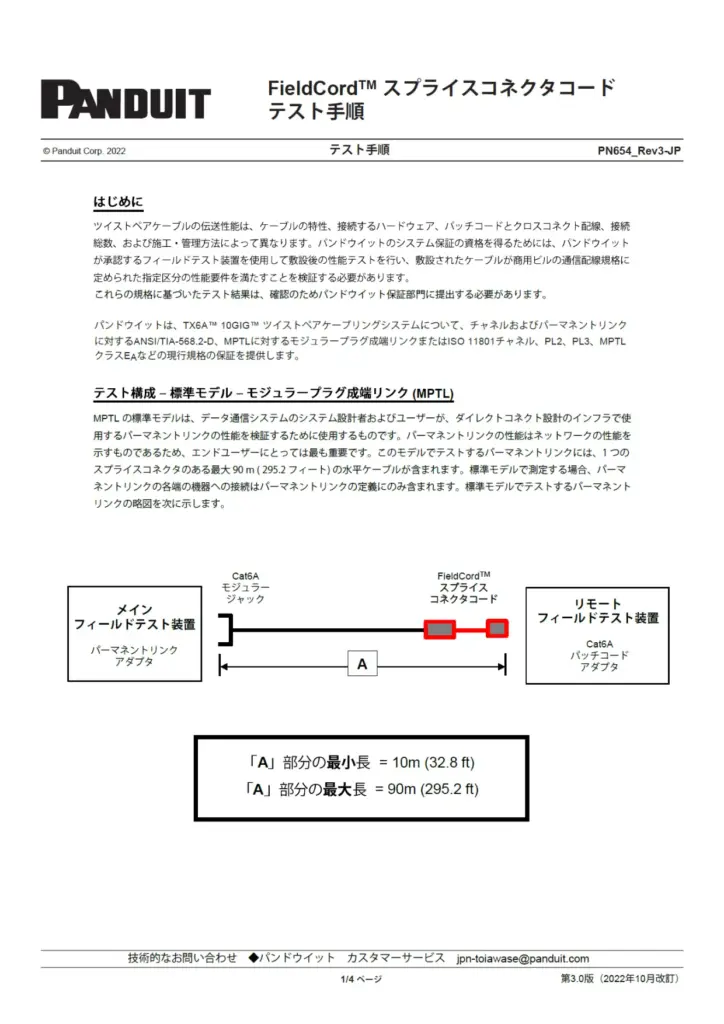

本資料では、「スプライスコネクタ構成」に対応した代替測定モデルについて、必要なアダプタ構成や使用コード（FPS6X88TC）などを含めて詳しく解説しています。
テスト対象がTX6A™ FieldCord™を除く構成に限られるなどの注意点も押さえつつ、現場での判断に役立つ内容となっています。

---

🔍 この技術資料でわかること：

• 標準モデルでは測定が難しい場合の代替テスト構成 が分かります。
  → 測定困難な現場でも製品保証の取得が可能となり、現場対応の柔軟性が向上します。
• TX6A™ FieldCord™を使用した構成において、測定範囲の考え方 が整理されています。
  → 測定対象を明確にすることで、無駄な再測定や検証漏れを防止できます。
• 1m以上のプラグジャック用テストコード（FPS6X88TC） が必須であることが示されています。
  → 構成部材の選定ミスを防ぎ、初回から正確な測定環境を整えることができます。
• テストに必要な構成要素（アダプタ・Field Testerなど） が明示されています。
  → 実施前に必要な準備が把握できるため、現場でのトラブルを未然に防ぐことが可能です。
• 現場の制限条件に応じた、柔軟な測定対応 の参考になります。
  → 様々な現場条件に対応する判断材料が得られ、スムーズな作業進行に寄与します。

施工時間の短縮と安定した品質確保の両立を図るこの製品の使い方や測定構成の注意点が整理されています。

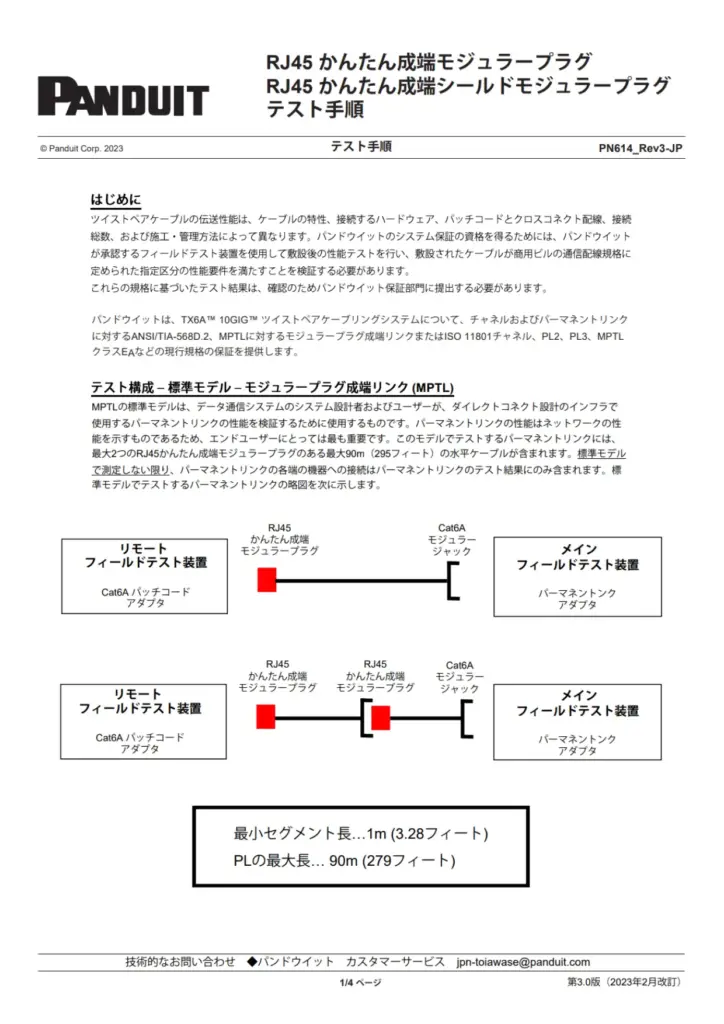

本資料では、パーマネントリンク構成における測定例やField Testerの設定方法、推奨アダプタ構成について解説されています。現場での誤測定を防ぎ、PANDUIT製品の保証要件を満たす施工品質を実現するための実践ガイドです。

---

🔍 この技術資料でわかること：

• モジュラープラグ使用時の正しい測定構成の考え方
  → 誤った測定方法による不合格や再施工を防ぎ、現場作業の効率と正確性を高められます。
• パーマネントリンク構成におけるField Testerの適切なアダプタ選定方法
  → 測定結果の信頼性を担保し、メーカー保証取得に必要な条件を満たすことができます。
• プラグ端末側とジャック端末側で異なる測定構成の違い
  → 測定構成の混乱を防ぎ、確実に合格基準に到達できる構成選択が可能になります。
• RJ45モジュラープラグ施工時に注意すべきポイント
  → 施工ミスや測定エラーを未然に防ぎ、スムーズな現場対応につながります。
• PANDUIT製品の保証対象となるための要件
  → 測定ミスや不備による保証外リスクを回避し、安心して製品を導入・施工できます。
