JECTEC (Japan Electric Cable Technology Center: 一般社団法人 電線総合技術センター ) は、JEITAと協力してLANケーブルのCAT.6A型式試験を提供しています。
本ページでは、その試験内容や申込方法について簡潔に紹介しています。
試験の詳細や具体的な申し込み手順については、下記の公式ホームページからご確認ください。
公式ホームページ：Cat.6A LANケーブル型式試験
- Cat.6A LANケーブル型式試験
- 型式試験FAQ
- 適合品一覧
- 動画ライブラリー
- パートナー紹介
Cat.6A LANケーブル型式試験は、ネットワーク性能の向上に欠かせない試験であり、各種規格に準拠した試験が実施されます。Cabling Cert Techでは、この試験の概要を分かりやすくまとめました。
試験のニーズ
JEITA 情報配線システム国際標準カンファレンス 2024において、「LANケーブル JECTEC型式認定(仮名)について」※の講演が行われましたが、その中で近年需要が拡大しつつあるCat.6A ケーブルにおいて規格に適合しない安価な市販ケーブルが市場に流通していることが、ユーザーから指摘されてきており、これに対して、業界団体であるJEITAは、エイリアン・クロストーク規格に非対応とみなされる製品のご購入リスクを防ぐ取り組みを行ている旨の紹介がなされました。（詳細はこちら）
※注記： 講演会当時の仮称です。現在、正式試験名称は「Cat.6A LANケーブル型式試験」となっています。講演内容の詳細はこちらからご覧いただけます。
当該講演で紹介されている通り、2019年以降のWi-Fi6やWi-Fi6Eの登場により、有線・無線の両方で通信速度の向上が進み、それに対応するためにCat6Aケーブルの利用が増えている状況です。
この背景から、Cat.6Aケーブルの規格への適合性を評価する公平な第三者機関による試験が一般社団法人 電子情報技術産業協会(JEITA)とのタイアップにより、JECTECによるCat.6A LANケーブル型式試験サービスが 2024年10月より始まっています。この試験では、Cat.6AケーブルのJIS規格(JIS X 5150-1：2021)への適合性を評価し、適合する製品の情報をJECTECのWebサイト上で公開されます。
試験の概要

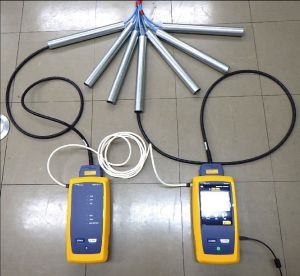

試験は、フルーク・ネットワークス社製 ケーブルアナライザ DSX-8000にパーマネントリンクアダプタを取り付けたものを接続し測定します。なおパーマネントリンクアダプタでは、RJ-45ジャックとの勘合部分のクロストークも測定されますが、この部分は金属パイプでRJ-45ジャック間を遮蔽するためケーブル部のみのエイリアン・クロストークが測定されます。
この認定試験により、ユーザーは規格非適合のケーブルを購入するリスクを避けることができるため、確実な顧客からの信頼の獲得と再施工のリスクを避けることができるようになります。
試験のお申込み方法・料金
お申込みに当たっては、「 専用見積り依頼書」を「お問い合わせフォーム」等を通じてご送付する必要があります。
お申し込みの手順：
- 専用用紙をダウンロード
- 必要事項を記入し、送付
- JECTECからの連絡を待つ
お問い合わせ方法や料金に関する詳細情報については、以下のボタンからJECTECの公式サイトをご覧ください。
よくある質問 (FAQ) – Cat.6A LANケーブル型式試験
このページでは、一般社団法人 電線総合技術センター（JECTEC）が提供するCat.6A LANケーブル型式試験に関するよくある質問をまとめています。
試験の目的や手順、申し込み方法、試験結果の取り扱いなど、試験に関連する疑問を解決するための情報をご覧いただけます。
ご質問がFAQに含まれていない場合や、詳細な情報が必要な場合は、お問い合わせフォームからご連絡いただくか、正式な試験申し込みページをご参照ください。お客様が安心して試験を進められるよう、必要な情報を随時更新しています。
1. Cat.6A LANケーブル型式試験とはどのような試験ですか？
Cat.6A LANケーブル型式試験は、Cat.6A規格に基づいたLANケーブルの性能と品質を評価するための試験です。試験では、規格に準拠した伝送性能を確認し、ケーブルの信頼性を検証します。
2. 試験の申し込み方法はどのように行いますか？
試験の申し込みは、JECTECのCat.6A LANケーブル型式試験専用見積り依頼書に必要事項を記入し、送付していただく形となります。詳細な手順については、公式ホームページの「Cat.6A LANケーブル型式試験」ページ、「申し込み方法」の項目をご覧ください。
3. 試験結果はどのくらいの期間で受け取ることができますか？
試験結果は、通常、試験完了後から約2週間以内にお届けいたします。ただし、試験の混雑状況や検証項目の内容により、結果の通知が遅れる場合もございますので、ご了承ください。
4. 評価用サンプルの提出が必要ですか？
はい、試験を実施するために、評価用のLANケーブルサンプルをご提出いただく必要があります。詳細なサンプルの送付方法や数量については、以下の通りです。
評価試験用ケーブルの必要数量：
- エイリアンクロストーク用：90m×7本(リール7個)
- パッチコード試験用： 3本
5. 試験にかかる費用はいくらですか？
JECTEC正式ホームページの「試験料金（税抜き）」をご参照ください。
6. 試験結果の通知方法は？
試験結果は、お客様に電子データでお送りいたします。内容にご不明点等あればお問い合わせください。
7. 試験を依頼するための準備はどのようなものが必要ですか？
試験を依頼する際には、まず必要事項を記入した申し込み専用用紙とともに、試験対象のケーブルサンプルをご提出いただく必要があります。試験の種類やケーブルの品番数に応じて、準備するサンプルの数量や種類は異なりますので、事前にご確認ください。
8. どの規格に基づいて試験が実施されますか？
Cat.6A LANケーブル型式試験は、JIS X 5150-1:2021の規格に基づいて実施されます。この規格に準拠することで、製品の信頼性や性能を確認し、市場での競争力を高めることが可能です。
公式ホームページ：Cat.6A LANケーブル型式試験
2025年１月 18日時点の Cat.6A LAN ケーブル型式試験の適合品一覧です。
目次
エイリアン・クロストーク
| 会社名 | 製品型番 | 試験日 |
| 岡野電線株式会社 | OKTP-6A-AWG23×4P-AX | 2025年1月8日 |
| 通信興業株式会社 | TSUNET-10GE AWG23-4P | 2024年12月2日 |
| TSUNET-EX 10GE-SD AWG26-4P | 2024年11月27日 | |
| 日本製線株式会社 | 24AWG Cat6A U/UTP ケーブル/24AWG-4P NSGDT6-10G-WARP | 2024年11月15日 |
| パンドウィットコーポレーション | TX6ATM Cat6A UTPケーブル PUL6AHD04BU-EG | 2024年12月16日 |
| 冨士電線株式会社 | TPCC 6A(SD) 26AWG×4P | 2024年10月30日 |
| TPCC 6A 23AWG×4P | 2024年10月24日 |
パッチ・コード
| 会社名 | 製品型番 | 試験日 |
| 岡野電線株式会社 | OKTP-6A-AX/ｱｵ/PP/568B/2M | 2024年12月18日 |
| SS-OKTP-6A-P-AX/ｱｵ/PP/568B/2M | 2024年12月18日 | |
| 通信興業株式会社 | TSUNET-MC10GE-MP 8C LB 8-8 2m | 2024年10月25日 |
| TSUNET-EX MC10GE-SD-MP 8C LB 8-8 2m | 2024年10月22日 | |
| TSUNET-EX MC10GE-LASB-SD-MP 8C LB 8-8 2m | 2024年10月22日 | |
| TSUNET-EX ECO-S-CordV3-MP 8C LB 8-8 2m | 2024年10月22日 | |
| 日本製線株式会社 | 26AWG Cat6A U/UTPパッチコード/SD10G-WARP-MP4N 3m | 2024年11月18日 |
| 28AWG Cat6A U/UTPパッチコード/SPG6-10G-WARP-MP4N 3m | 2024年11月18日 | |
| パンドウィットコーポレーション | TX6ATM 10Gig UTP パッチコード UTP6AX3MBU | 2024年11月11日 |
| TX6A-28TM Cat6A 28 AWG UTP パッチコード UTP28X3MBU | 2024年11月11日 | |
| 冨士電線株式会社 | TPCC 6A PATCH 24AWG×4P(4TPCC6A-PATCH-B2B-P) 2m | 2024年10月25日 |
| TPCC 6A PATCH(SD) 26AWG×4P(4TPCC6A-PATCH(SD)-B2B-P) 2m | 2024年10月22日 | |
| slim-patch6A 28AWG×4P(slim-patch6A-B2B-P) 2m | 2024年10月22日 |
注記：JECTECの「適合製品一覧」Webページは、こちらからご覧いただけます。
JECTEC紹介動画
JECTEC（日本電線技術センター）は、電線・ケーブル分野の技術専門機関として、研究開発、情報サービス、試験認証、技術サービスを展開。長期信頼性や環境対応技術の研究、セミナー開催、適合性検査などを実施しています。燃焼試験や耐久試験、欧州規格対応の評価試験を通じて、安全性向上や国際基準適合を支援。また、EV自動車用や産業用ロボットケーブルの性能評価など、幅広い試験サービスで産業の発展と安全に貢献しています。

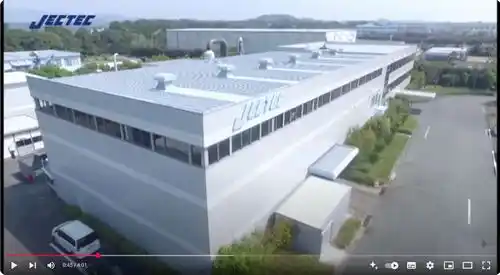

JECTEC事業案内（概要）
JECTEC（日本電線技術センター）は、電線・ケーブル分野の技術専門機関として、研究開発、情報サービス、試験認証、技術サービスを展開。長期信頼性や環境技術の研究、セミナー開催、特定電気用品の適合性検査を実施しています。燃焼試験や材料評価を含む多様な試験で国際的認定も取得し、安全安心社会の構築に貢献しています。
JECTEC電気・機械・材料特性試験
JECTECは、電気機械、材料特性、耐環境試験を通じて電線・ケーブルの性能評価を行っています。PVケーブルの耐環境試験や促進耐光性試験に加え、EV用や車載通信ケーブルの遮蔽性能評価も実施。自動車用電線の耐久性や直流通電試験、産業用ロボット向けケーブルの屈曲試験やねじり性評価にも対応。さらに、電力ケーブルのインパルス試験や劣化調査など、多様な試験サービスを提供し、社会のニーズに応えています。

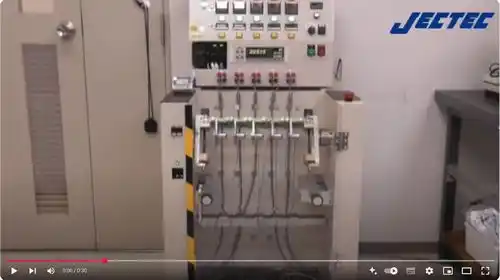

5連式ケーブル耐屈曲試験機
一定の速度、一定の角度で試料を左右屈曲させ、 断線までの屈曲回数を調べる様子をご紹介する動画です。

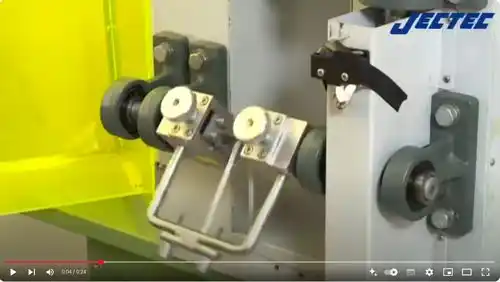

多心コード曲げ強度試験
許容電流に等しい電流を通じて、左右180° 規定回数屈曲後、素線の断線数を調べる試験です。 主な適応規格 はJIS C3005 電気用品技術基準です。

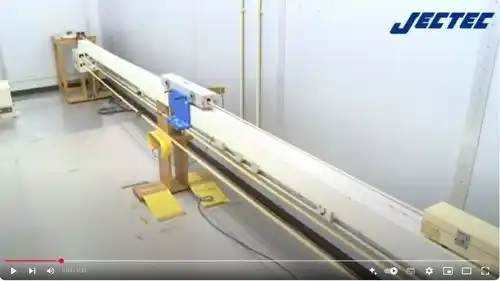

吸収クランプ測定
通信ケーブルの放射電磁波等の測定の様子をご紹介する動画です。
燃焼試験
JECTECは、消防庁の登録認定機関として耐火電線の認定業務を行い、国内外規格に基づく各種燃焼試験を実施しています。大規模燃焼室を活用し、ケーブルや家電製品、建築資材などの難燃性評価を提供。試験は耐火特性、耐延焼特性、発熱特性、発煙特性、ガス分析に分類され、欧州鉄道向けや建築資材規制CPR対応の試験にも対応。国際的認証機関との連携により、信頼性の高い試験データを提供しています。。
JECTEC概要
センター概要につきましてはこちらの正式ホームページからご覧ください。
