背景と目的

スライド3〜5では、Cat6Aケーブルの普及状況や規格に準拠していない市販製品が依然として販売されている現状について説明しました。Cat6Aケーブルの普及が進む中で、無線通信の高速化に伴う需要に対応するため、高品質なケーブルの重要性がますます高まっています。しかし、規格外の製品が市場に出回り続けることで、エイリアン・クロストークによる通信性能の低下などのリスクが生じています。

こうした現状に対応するために、JEITAは第三者機関JECTECによる型式試験の導入を進めており、その目的は市場に流通するケーブルの品質を確保することです。この型式試験により、ユーザーが安心して高性能なネットワーク環境を構築できるようにすることが期待されています。

JECTECの紹介

今回の型式試験の実施を担うのは、電線関連の認証試験を行う第三者機関である「JECTEC」です。JECTECは、日本国内におけるJIS認証機関として国から登録を受けており、電線に関するJIS認証や試験成績書の発行を行う専門機関です。また、電線に係るJNLA試験所としてもNITEの登録を受けており、JNLAマークを付した試験成績書を提供しています。この認証機関の豊富な経験と技術を活かし、Cat6A LANケーブルの型式試験を実施することで、規格に準拠した高品質な製品が市場に流通することを目指しています。

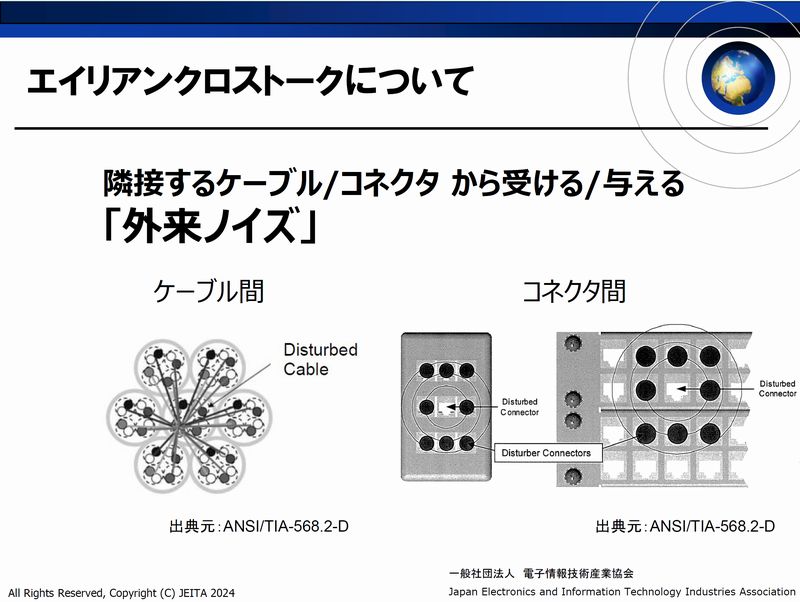

エイリアン・クロストークとは

エイリアン・クロストーク（Alien Crosstalk）とは、隣接するケーブルやコネクタから受ける「外来ノイズ」による干渉のことを指します。特に、Cat6Aケーブルのような高速通信環境では、このエイリアン・クロストークが大きな問題となります。

ケーブルの測定について（スライド11〜18)

スライド11から18では、Cat6Aケーブルに対して実施されるエイリアン・クロストークの測定について説明されています。この測定では、エイリアン・クロストークが求められる基準内に収まっているかどうかを評価し、適合・不適合の判断が行われます。実際の試験結果では、いくつかのケーブルで合格と不合格の結果が示されており、合格領域に入っているかどうかが判断基準とされています。さらに、ネットワークアナライザを使った測定により、標準的なケーブルの性能を比較し、基準に基づいた適合性を確認するプロセスも紹介されています。

パッチコードの検証結果（スライド22〜23）

スライド22では、Cat6Aパッチコードの測定結果が示されており、Return Loss（RL）とNear End Crosstalk（NEXT）の指標を用いて評価された結果がいくつかの製品に対して合否として表示されています。特に、導体径やケーブル構造の違いが伝送性能に影響し、不合格となった製品も確認されています。この結果から、規格に適合しない低品質なパッチコードがネットワークの性能に悪影響を及ぼす可能性があることが示されています。

一方で、スライド23では、適切なケーブル構造設計を施し、合格したパッチコードの結果が示されています。合格した製品では、導体の構造やケーブルの太さが適切であり、Return LossやNear End Crosstalkといった電気的性能の基準を満たしていることが確認されています。これにより、正しい設計と規格準拠の重要性が強調され、適切な品質管理が施されたパッチコードが安定したネットワーク通信を可能にすることが分かります。

まとめ

型式試験の対象と試験方法 型式試験の対象は、Cat6A/Cat6A U/UTPケーブルやパッチコードで、規格に適合していない製品が流通しないよう、エイリアン・クロストークの測定が求められています。また、試験に合格した製品はJECTECのウェブサイトに掲載される予定です。型式試験は現在、制度化に向けて検討中であり、正式な運用開始が待たれています。

新たな型式試験の意義 新しい型式試験制度により、エイリアン・クロストーク規格に対応したケーブルのみが市場に流通することが期待されています。これにより、顧客は安心して高品質なケーブルを選択でき、安価な市販製品によるトラブルのリスクを減らすことができます。 JEITAによって提案された新たなLANケーブルの型式試験制度は、市場の透明性を高め、顧客が安心して製品を選べるようにするための重要な取り組みです。今後、規格に適合するケーブルの普及が進むことで、高速かつ安定した通信環境がさらに整備されていくことが期待されます。
